AWR294x 是一款单芯片毫米波传感器，由能够在 76GHz 至 81GHz 频段内工作的 FMCW 收发器、雷达数据处理元件和车载网络外围设备构成。 AWR294x 采用 TI 的低功耗 45nm RFCMOS 工艺制造，并且在小型封装中以超低 BOM 数量实现了出色的集成度。 AWR294x 是适用于汽车领域中低功耗、自监控、超精确雷达系统的理想解决方案。
TI 的低功耗 45nm RFCMOS 工艺可实现具有集成 PLL、VCO、混频器和基带 ADC 的单片实施 3-4 TX、4 RX 系统。DSP 子系统 (DSS) 中集成了 TI 的高性能 C66x DSP，可用于处理雷达信号。该器件包含一个无线电处理器子系统 (RSS)，该子系统负责雷达前端配置、控制和校准。在主要子系统 (MSS) 中，该器件实现了一个用户可编程的 Arm Cortex-R5F 处理器，允许自定义控制和汽车接口应用。硬件加速器块 (HWA 2.0) 通过卸载通用雷达处理（例如 FFT、恒定误报率 (CFAR)、扩展和压缩）来对 DSS 和 MSS 进行补充。这会节省 DSS 和 MSS 上的 MIPS，为自定义应用和更高级别的算法腾出了资源。
器件中还提供了硬件安全模块 (HSM)（仅适用于安全器件型号）。HSM 由可编程 Arm Cortex-M4 内核和必要的基础设施组成，用于在器件内提供安全的操作区域。
简单编程模型更改可支持各种传感器实施（近距离、中距离和远距离），并且能够进行动态重新配置，从而实现多模式传感器。
特性
•目标功能安全合规
•为功能安全应用而开发
•文件将有助于ISO 26262功能安全系统设计
•硬件完整性达到ASIL B目标
•AEC-Q100合格
•高级功能
•嵌入式自我监控，无需外部处理器参与
•嵌入式干扰检测能力
•电源管理
•用于增强PSRR的片上LDO网络
•LVCMOS IO支持3.3V/1.8V双电压
•时钟源
•40 MHz晶体，带内部振荡器
•支持40 MHz的外部振荡器
•支持40 MHz的外部驱动时钟（方形/正弦）
•降低硬件设计成本
•0.65mm间距，12mm×12mm倒装芯片BGA封装，便于组装和低成本PCB设计
•溶液体积小
•支持汽车温度工作范围
•工作结温范围：-40°C至140°C
应用
• 车道变换辅助
• 盲点检测
• 自动紧急刹车
• 自适应巡航控制
• 侧向来车警示

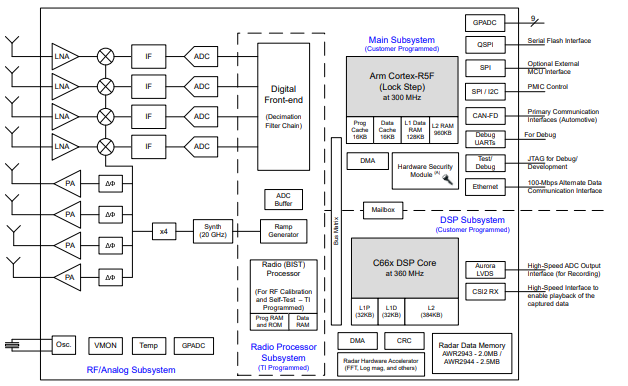

AWR294x功能方框图
