德州仪器SN74LVC4245APWR移位器中文资料

2024/8/26 11:08:04
浏览次数: 3

德州仪器SN74LVC4245APWR移位器这个8位（八进制）非反相总线收发器包含两个单独的电源轨；B端口具有VCCB，设置为3.3V，A端口具有VCCA，设置为5V。这允许从3.3V环境转换到5V环境，反之亦然。SN74LVC4245A设备设计用于数据总线之间的异步通信。该设备根据方向控制（DIR）输入端的逻辑电平，将数据从A总线传输到B总线或从B总线传输到A总线。输出启用（OE）输入可用于禁用设备，从而有效地隔离总线。控制电路（DIR、OE）由VCCA供电。SN74LVC4245A设备端子输出允许设计人员切换到正常的全3.3V或全5V 20端子SN74LVC4445设备，而无需重新布局电路板。设计者使用SN74LVC4245A器件的引脚2-11和14-23的数据路径与传统的245端子输出对齐。

特性

•双向电压转换器

•A端口为5.5 V，B端口为2.7 V至3.6 V

•控制输入VIH/VIL电平参考VCCA电压

•根据JESD 17，锁存性能超过250mA

•ESD保护超过JESD 22

•2000-V人体模型

•200V机器型号

•1000V充电设备型号

应用


• ATCA 解决方案

• CPAP 呼吸机

• 摄像头：监控模拟

• 化学或气体传感器

• CT 扫描仪

• DLP 3D 机器视觉和光纤网络

• 数字标牌

• ECG：心电图

• 现场变送器：压力传感器和温度传感器

• 高速数据采集和生成

• HMI（人机界面）

• RF4CE 远程控制

• 服务器主板

• 软件定义无线电 (SDR)

• 无线 LAN 卡和数据访问卡

• X 射线：医疗、牙科和行李扫描仪

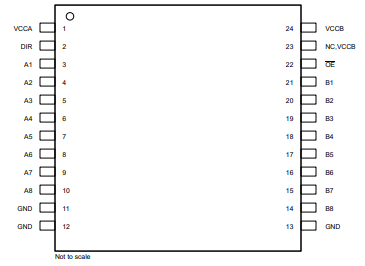

SN74LVC4245APWR引脚图

德州仪器SN74LVC4245APWR移位器中文资料
