德州仪器CD4051BM96多路复用器中文资料

2024/8/26 11:47:10

浏览次数: 4

德州仪器CD405xB模拟多路复用器和解复用器是具有低导通阻抗和极低截止漏电流的数控模拟开关。这些多路复用器电路在整个VDD-VSS和VDD-VEE电源电压范围内消耗极低的静态功率，与控制信号的逻辑状态无关。

特性

•广泛的数字和模拟信号电平：

–数字：3 V至20 V

–模拟：≤20VP-P

•低导通电阻，在VDD–VEE=18 V的15 VP-P信号输入范围内为125Ω（典型值）

•高截止电阻，VDD–VEE=18 V时通道泄漏为±100 pA（典型值）

•芯片上的二进制地址解码

•5 V、10 V和15 V参数额定值

•在20V下进行100%静态电流测试

•在整个封装温度范围内，18 V时的最大输入电流为1µA，18 V和25°C时为100 nA

•先断后合切换消除了通道重叠

应用

•模拟和数字多路复用和解复用

•模数和数模转换

•信号门控

•工厂自动化

•电视

•电器

•消费者音频

•可编程逻辑电路

•传感器

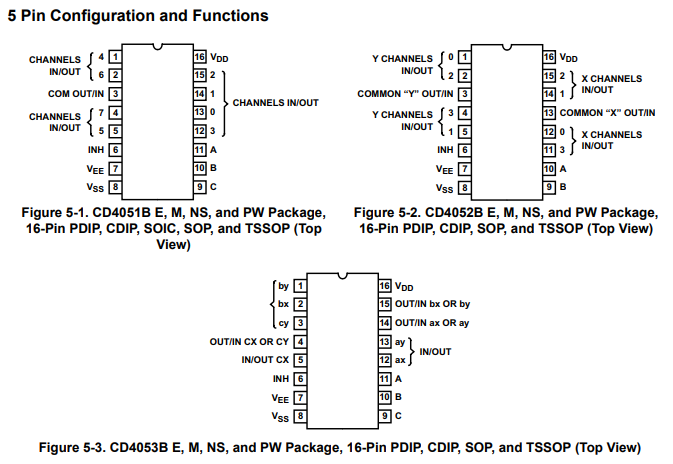

引脚图
