什么是ADP123ACPZ-R7线性稳压器？

2024/8/27 15:41:23
浏览次数: 5

ADP123均为低静态电流、低压差线性调节器，采用2.3 V至5.5 V输入电压工作，能够提供高达300 mA的输出电流。驱动300 mA负载时压差仅为85 mV；低压差特性不仅可提高效率，而且能使器件在宽输入电压范围工作。

什么是ADP123ACPZ-R7线性稳压器？

ADP122可提供1.75 V至3.3 V范围内的31种固定输出电压选项。而ADP123则是ADP122的可调版本，可通过外部分压器在0.8 V至5.0 V范围内设置输出电压。并且经过专门设计，利用1 μF小陶瓷输入和输出电容便可稳定工作，符合高性能、空间受限应用的要求。ADP123具有内部软启动功能，启动时间恒定为350 μs。短路保护和热过载保护电路可以防止器件在不利条件下受损。并且采用5引脚小型TSOT封装，和6引脚LFCSP封装，是适合各种便携式应用的小尺寸解决方案。

具备的特性

输入电压供应范围：2.3V至5.5V

最大输出电流300mA

固定和可调输出电压版本

极低的压降：300mA负载下为85mV

低静态电流：空载时为45µA

低关断电流：<1µA

初始精度：±1%精度

多达31个固定输出电压选项，从1.75 V到3.3 V不等

可调输出电压范围为0.8 V至5.0 V（ADP123）

出色的电源抑制比性能：100 kHz时为60 dB

出色的负载/线路瞬态响应

针对1.0μF的小型陶瓷电容器进行了优化

电流限制和热过载保护

逻辑控制启用

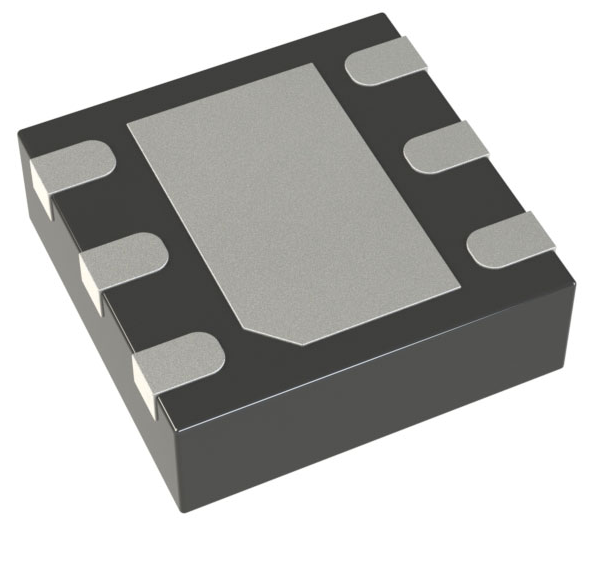

紧凑型封装：5引脚TSOT和6引脚2mm×2mm LFCSP

常见的应用

数码相机和音频设备

便携式和电池供电设备

自动抄表（AMR）仪表

GPS和位置管理单元

医疗器械

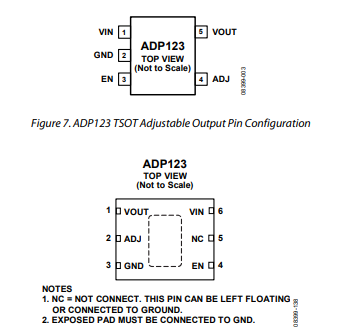

不同封装的引脚图

什么是ADP123ACPZ-R7线性稳压器？
