什么是MAX8510EXK33+T线性稳压器？

2024/8/27 16:03:45
浏览次数: 4

MAX8510是超低噪声、低压差(LDO)线性稳压器，可提供120mA连续输出电流。这款稳压器在120mA负载电流时具有120mV的低压差。并且达到了11µVRMS的超低输出电压噪声和54dB的PSRR (100kHz时)。

什么是MAX8510EXK33+T线性稳压器？

MAX8510被预置为1.5V至4.5V电压范围的多种输出电压。MAX8510内置P沟道MOSFET串联调整管，保持极低的地电流(40µA)。这款稳压器被设计和优化，以采用低容值、低成本陶瓷电容。MAX8510仅需1µF (典型值)输出电容，就可保证在任何负载下稳定工作。并且在关断时，电流消耗能够降至1µA以下。

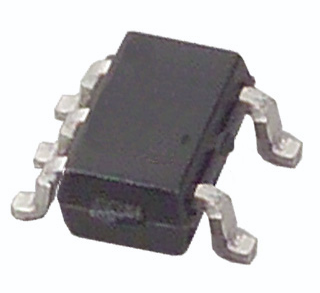

MAX8510线性稳压器主要采用5引脚SC70和微型2mm x 2mm x 0.8mm的TDFN封装。

特性

• 节省空间的5引脚SC70封装和TDFN (2mm x 2mm)封装

• 120mA负载时，仅120mV压差

• 在任何负载下可稳定工作于1µF陶瓷电容

• 120mA保证输出电流

• 40µA低地电流

• 优异的负载/输入瞬态响应

• 过流和热保护

应用

• 基站

• Bluetooth®便携式无线装置及配件

• 蜂窝与无绳电话

• 数码相机

• PDA与掌上电脑

• 个人立体声装置

• 便携式电池供电产品

• 无线LAN

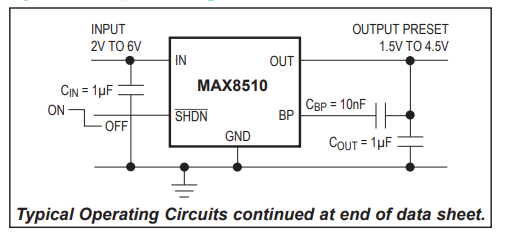

MAX8510典型操作电路

什么是MAX8510EXK33+T线性稳压器？

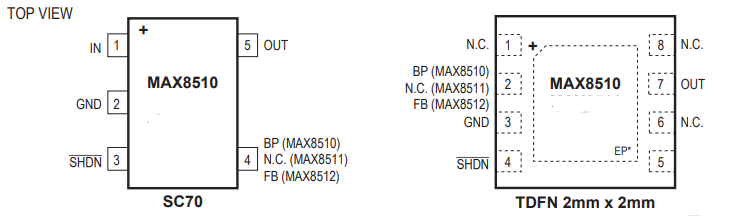

MAX8510引脚配置

什么是MAX8510EXK33+T线性稳压器？
