什么是ADP7118AUJZ-5.0-R7线性稳压器？

2024/8/27 16:11:11

浏览次数: 5

ADP7118是一款CMOS、低压差(LDO)线性稳压器，工作电压范围为2.7 V至20 V，最大输出电流为200 mA。适用于调节工作范围为1.2 V至20 V的高性能模拟和混合信号电路。

ADP7118采用专有架构，提供高电源抑制、低噪声特性，仅需一个2.2 μF小型陶瓷型输出电容，便可实现出色的线路与负载瞬态响应性能。ADP7118稳压器输出噪声为11 μVrms，与5 V及以下的固定选项输出电压无关。

ADP7118提供16种固定输出电压选项。这使ADP7118可提供1.2 V至 VIN − VDO 的输出电压，且具有高PSRR和低噪声。

LFCSP和SOIC封装支持通过外部电容进行用户可编程软启动。

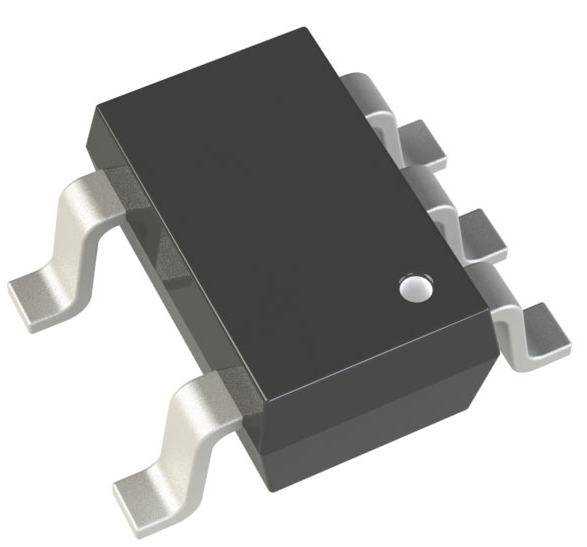

ADP7118提供6引脚、2 mm × 2 mm LFCSP封装，不仅紧凑，而且具有出色的散热性能，适合要求最大200 mA输出电流的薄型、小尺寸应用。并且也提供5引脚TSOT封装和8引脚SOIC封装。

具备的特性

• 低噪声：11 μV rms，与固定输出电压无关

• 电源抑制比(PSRR)：88 dB (10 kHz)、68 dB (100 kHz)、50 dB (1 MHz)（VOUT ≤ 5 V，VIN = 7 V）

• 输入电压范围：2.7 V至20 V

• 最大输出电流：200 mA

• 初始精度：±0.8%

• 在整个线路、负载与温度范围内的精度

• -1.2%至+1.5%，TJ = −40°C至+85°C

• ±1.8%，TJ = −40°C至+125°C

• 低压差：200 mV（典型值，200 mA负载，VOUT = 5 V）

• 用户可编程软启动（仅LFCSP和SOIC封装提供）

• 低静态电流，IGND = 50 μA（典型值，无负载）

常见应用

• RF 和微波设计

• 电压电平转换

• 通用软件无线电

• 雷达系统

• 点对点通信系统

• 多输入/多输出 (MIMO) 无线电

• 自动测试设备

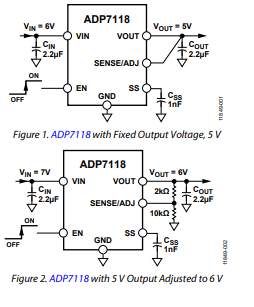

ADP7118典型应用电路

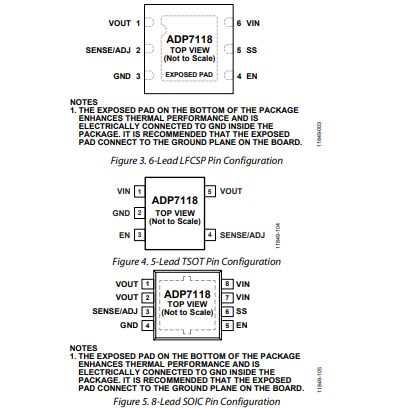

ADP7118引脚配置
