什么是LT3009EDC#TRMPBF线性稳压器？

2024/8/27 16:21:33
浏览次数: 8

LT3009EDC#TRMPBF是微功率、低压差电压(LDO)线性稳压器,采用6引脚DFN和8引脚SC70封装。

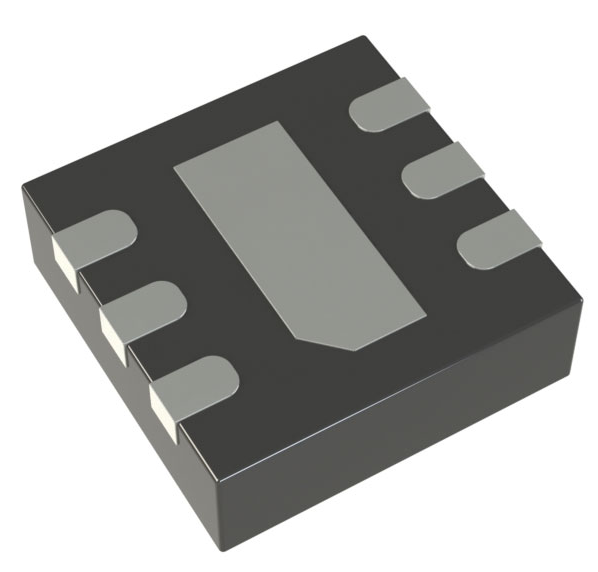

什么是LT3009EDC#TRMPBF线性稳压器？

这些器件可提供20mA输出电流和一个280mV的压差电压。无负载静态电流为3μA。当负载增加时，接地引脚电流保持在低于5%输出电流的水平上。在停机模式中，静态电流LT3009稳压器利用低ESR陶瓷电容器(所需的最小电容值仅为1μF)来优化稳定性和瞬态响应。这些稳压器不像其他稳压器所常见的那样需要额外的ESR。内部保护电路包括电流限制、热限制、反向电池保护和反向电流保护。

对于那些需要中等输出驱动能力以及超低待机功耗的应用而言，LT3009系列是理想的选择。该器件可提供1.2V、1.5V、1.8V、2.5V、3.3V和5V固定输出电压，而且也可以用作一款具一个低至600mV基准的输出电压范围的可调型器件。

具备的特性

•超低静态电流：3μA

•输入电压范围：1.6V至20V

•输出电流：20mA

•压差电压：280mV

•可调输出(VADJ=VOUT(MIN)=600mV)

•固定输出电压：1.2V、1.5V、1.8V、2.5V、3.3V、5V

•输出容差：±2%(在整个负载、输入电压和温度范围内)

•可在采用低ESR、陶瓷输出电容器(最小值为1μF)时稳定

•停机电流：<1μA

•电流限制保护

•反向电池保护

•热限制保护

•8引脚SC70和2mmx2mmDFN封装

常见应用

低电流电池供电系统

保持电源畅通

远程监控（公用事业仪表）（酒店门锁）

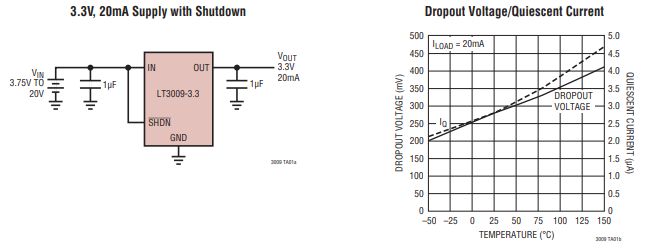

LT3009典型应用

什么是LT3009EDC#TRMPBF线性稳压器？

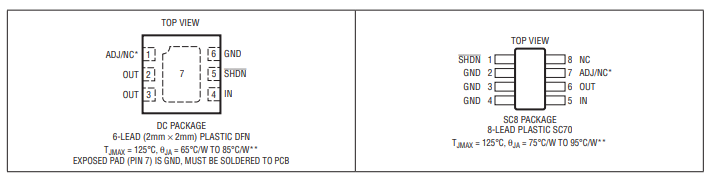

LT3009引脚配置

什么是LT3009EDC#TRMPBF线性稳压器？
