AD7606B是亚德诺一款16位同步采样模拟-数字数据采集系统(DAS)，具有8个通道，每个通道包含模拟输入钳位保护、可编程增益放大器(PGA)、低通滤波器、16位逐次逼近寄存器(SAR)和模数转换器(ADC)。AD7606B还包含灵活的数字滤波器、低漂移、2.5V精密基准电压源和基准电压缓冲器，用于驱动ADC以及灵活的并行和串行接口。
AD7606B采用5V单电源供电，在所有通道以800kSPS的吞吐量采样时，可提供±10V、±5V和±2.5V的真正双极输入范围。输入钳位保护可承受高达±21V的电压。AD7606B具有5MΩ模拟输入阻抗，当输入信号断开并通过10kΩ外部电阻器接地时，导致小于20LSB的双极零代码。由于采用单电源供电、片内滤波和高输入阻抗，因此无需外部驱动运算放大器（这些放大器需要双极性电源）。对于吞吐率较低的应用，AD7606B灵活数字滤波器可用于提高噪声性能。
在硬件模式下，AD7606B与AD7606完全兼容。
特性
•16位、800kSPSADC（所有通道）
•具有5MΩ模拟输入阻抗的输入缓冲器
•与AD7606引脚兼容
•工作温度范围：−40°C至+125°C
•5V单模拟电源，VDRIVE电源电压：1.71V至3.6V
•具有8kVESD的±21V输入箝位保护
在软件模式下，可以使用以下高级功能：
附加的±2.5V模拟输入范围。每通道可选模拟输入范围（±10V、±5V和±2.5V）。附加的过采样(OS)选项，高达OS×256。每通道系统相位、系统失调和系统增益校准。模拟输入开路检测器。诊断多路复用器。监测功能（串行外设接口(SPI)无效读/写、循环冗余校验(CRC)、过压和欠压事件、持续忙碌监视器和复位检测）。请注意，在整个数据手册中，多功能引脚（例如RD/SCLK引脚）可能使用引脚全称或引脚的单一功能指代，例如SCLK引脚（当仅与该功能相关时）。
应用
•电力线路监控
•保护继电器
•多相电机控制
•仪器仪表和控制系统
•数据采集系统

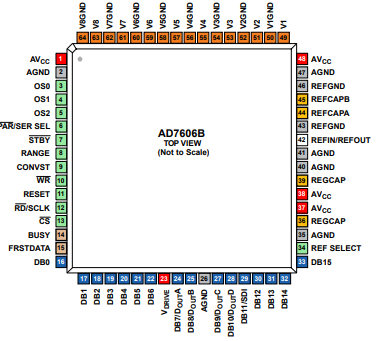

AD7606B引脚图
