【MINI】KAT-0+固定衰减器中文资料

2024/8/29 15:40:07
浏览次数: 4

KAT-0+是一种采用高度可靠和可重复的GaAs MMIC IPD工艺制造的吸收式固定衰减器。该模型在直流至43.5GHz的频率范围内运行。它实现了出色的衰减精度和平整度，同时在整个频带内保持了出色的VSWR。该型号还可以处理高达2W的输入功率，这使其成为广泛应用的理想选择。

【MINI】KAT-0+固定衰减器中文资料

引脚图

【MINI】KAT-0+固定衰减器中文资料

【MINI】KAT-0+固定衰减器中文资料

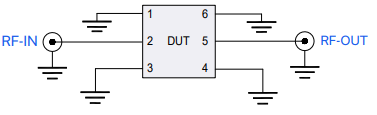

特性测试电路

【MINI】KAT-0+固定衰减器中文资料

特征

超带宽，直流至43.5 GHz

高功率处理，2W

小尺寸，2毫米x 2毫米

出色的驻波比，典型值为1.3:1

应用

5G

测试和测量

雷达

通信

点击购买：KAT-0+
