【MINI】QAT-1+固定衰减器中文资料

2024/8/29 16:06:44
浏览次数: 4

QAT-1+是一种吸收式固定衰减器，采用高度可靠和可重复的GaAs MMIC IPD工艺制造。该模型的工作范围为直流至50 GHz。它实现了出色的衰减精度和平整度，同时在整个频带内保持了出色的VSWR。该型号还可以处理高达2W的输入功率，这使得该型号成为广泛应用的理想选择。

【MINI】QAT-1+固定衰减器中文资料

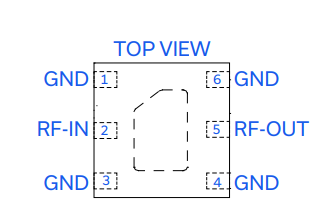

引脚图

【MINI】QAT-1+固定衰减器中文资料

【MINI】QAT-1+固定衰减器中文资料

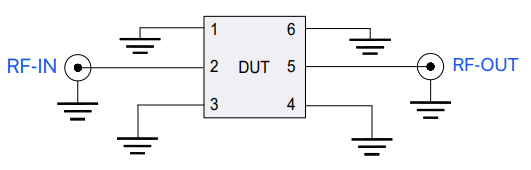

特性测试电路

【MINI】QAT-1+固定衰减器中文资料

特征

小包装，2x2 MCLP™

超宽带，DC-50 GHz

出色的驻波比，典型值为1.35:1。频率为25 GHz

高功率处理，2W

应用

5G

测试和测量

雷达

通讯

防御

卫星

点击购买：QAT-1+
在线留言询价
