【MINI】HK-PT54-D+耦合器中文资料

2024/8/29 16:36:12
浏览次数: 3

Mini-Circuits的HK-PT54-D+是一个26.5 dB的功率抽头芯片，工作频率从直流到50 GHz。它在宽频带上提供了出色的耦合平坦度和出色的VSWR。HK-PT54-D+可以从输入和输出端口传输的信号中采样功率。非常适合用于测量两种功率之比（回波损耗）的仪器应用。采用IPD工艺制造，具有出色的可重复性和可靠性。它非常适合实验室测试应用以及许多其他应用中的宽带功率监测。

HK-PT54-D+可用于许多应用，节省了组件数量。也是5G、军事和仪器仪表等宽带应用的理想选择。

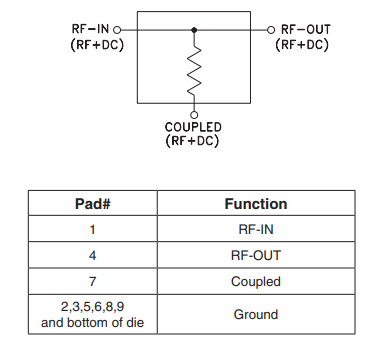

简化示意图和焊盘说明

【MINI】HK-PT54-D+耦合器中文资料

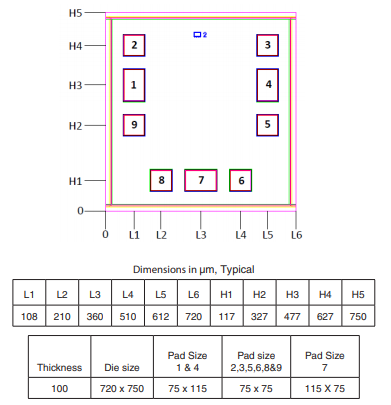

焊盘位置

【MINI】HK-PT54-D+耦合器中文资料

特征

•宽带，直流至50 GHz

•出色的耦合平坦度，典型值为26.5±1.4 dB

•出色的驻波比，典型值为1.2:1

应用

•5G

•卫星通信

•无线基础设施

•测试和测量
