【MINI】EQY-0-63+射频均衡器中文资料

2024/8/30 10:47:26

浏览次数: 3

EQY-0-63+是一种使用高度重复的GaAs IPD MMIC工艺制造的0dB衰减器。EQY-0-63+的标称衰减斜率为0 dB，采用2 x 2 mm的8引脚微型MCLPTM封装。如果不再需要增益均衡，EQY-0-63+可以用作短路，而无需改变PCB布局。

产品特点

•0 dB标称值

•小包装2 x 2 mm MCLP

•宽带，DC-6 GHz

•出色的回波损耗，典型值为20 dB

典型应用

•蜂窝

•个人电脑

•通讯

•雷达

•防御

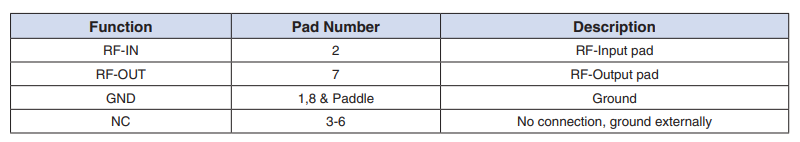

引脚说明

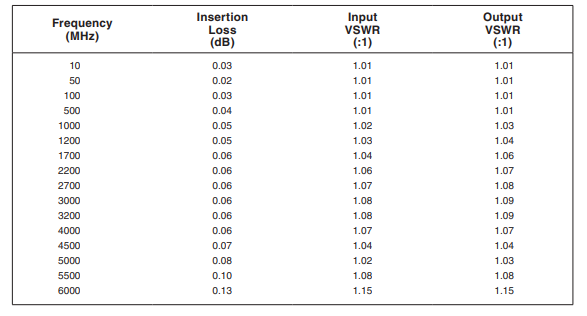

25°C下的典型性能数据

点击购买：EQY-0-63+
