【MINI】MTX2-183-D+变压器芯片中文资料

2024/8/30 11:29:30
浏览次数: 9

Mini-Circuits MTX2-183-D+是一款宽带MMIC平衡-不平衡变压器芯片，阻抗比为1:2，适用于2000至18000 MHz的广泛应用。该模型采用GaAs HBT工艺技术制造，具有出色的可重复性，具有低插入损耗、低幅度不平衡、低相位不平衡和优异的共模抑制性能。MTX2-183-D+的低不平衡可以通过抑制不需要的共模噪声来提高系统的电磁兼容性。MTX2-183-D+支持多种应用，包括仪器仪表、WLAN、WiMAX、WiBRO、ISM、雷达等。

【MINI】MTX2-183-D+变压器芯片中文资料

产品特点

•典型值为2.4 dB的负斜率。（其他可用坡度值）

•宽带操作，DC–20 GHz

•最小斜率变化，+/-0.4 dB典型值

•小外形尺寸0.80“x 0.56”

典型应用

•放大器增益斜率补偿

•电缆损耗补偿

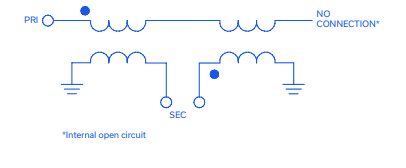

简化示意图

【MINI】MTX2-183-D+变压器芯片中文资料

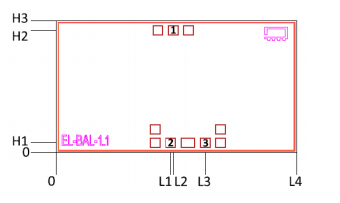

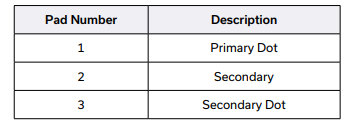

引脚示意图

【MINI】MTX2-183-D+变压器芯片中文资料

【MINI】MTX2-183-D+变压器芯片中文资料

【MINI】MTX2-183-D+变压器芯片中文资料
