【MINI】TC1-1T-152X+变压器中文资料

2024/8/30 11:49:24
浏览次数: 3

Mini-Circuits的TC1-1T-152X+是一种表面贴装传输线变压器（带偏置中心抽头），覆盖5至1500 MHz的非常宽的频率范围。该变压器具有低插入损耗和出色的相位和振幅性能。5导联单元采用芯线结构，尺寸为0.15 x 0.15 x 0.16英寸。该单元在整个频率范围内提供从输入到输出的出色信号传输，性能一致。

【MINI】TC1-1T-152X+变压器中文资料

产品特点

超宽带，5至1500 MHz

插入损耗低，典型值为1.5dB。，5至1500 MHz

振幅不平衡，典型值为±0.2 dB

输入回波损耗良好，典型值为14dB。，5至1500 MHz

低相位不平衡，典型值为±1.5˚

共模抑制，典型值30dB。1000兆赫

典型应用

VHF/UHF发射机

蜂窝

全球定位系统

通讯

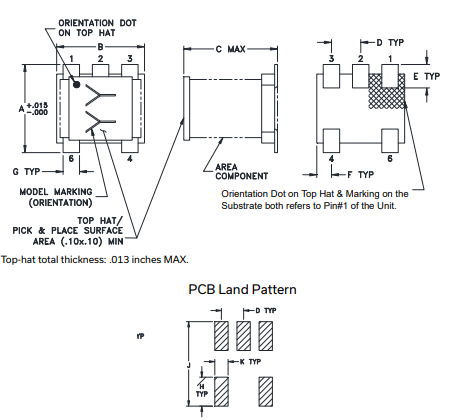

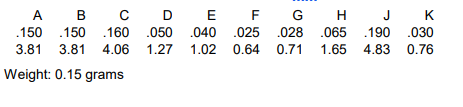

外形图及尺寸

【MINI】TC1-1T-152X+变压器中文资料

【MINI】TC1-1T-152X+变压器中文资料
