【MINI】Z7550-BMNF+变压器中文资料

2024/8/30 13:42:05
浏览次数: 2

Mini-Circuits的Z7550-BMNF+是一种同轴50/75Ω匹配变压器，覆盖直流至2500 MHz的频率范围，支持包括有线电视、宽带网络、匹配天线系统等在内的各种系统中的阻抗匹配。该模型是50/75Ω阻抗匹配的理想选择，在这些系统中，最大限度地减少整体信号损失是首要任务。变压器可处理高达1W的射频输入功率，并装在坚固、紧凑的铝合金外壳（1.25 x 1.25 x 0.75“）中，带有N-F（50Ω）至BNC-M（75 \8486》）连接器。

【MINI】Z7550-BMNF+变压器中文资料

产品特点

•低损耗（0.6 dB）匹配设备

•宽带覆盖，DC-2500MHz

典型应用

•阻抗匹配

•有线电视

•匹配天线系统

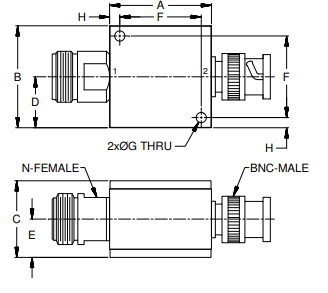

外形图及尺寸

【MINI】Z7550-BMNF+变压器中文资料

【MINI】Z7550-BMNF+变压器中文资料

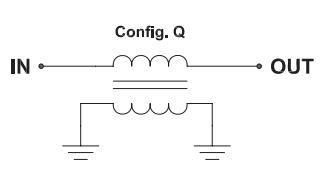

功能示意图

【MINI】Z7550-BMNF+变压器中文资料

点击购买：Z7550-BMNF+
在线留言询价
