【MINI】Z7550-NMNF+变压器中文资料

2024/8/30 13:46:58

浏览次数: 4

Z7550-NMNF+是一种直流通过匹配变压器，允许在50Ω和752项之间进行阻抗匹配，同时对电路的反射最小。该匹配变压器适用于任何需要500-750匹配的系统。

产品特点

典型匹配损耗为0.5dB

宽带覆盖，DC-2300MHz

最大直流电流处理能力5A

典型应用

•阻抗匹配

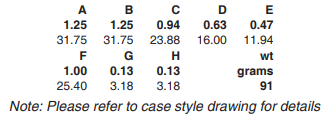

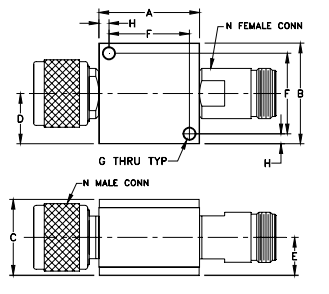

外形图及尺寸

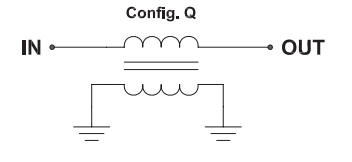

功能示意图

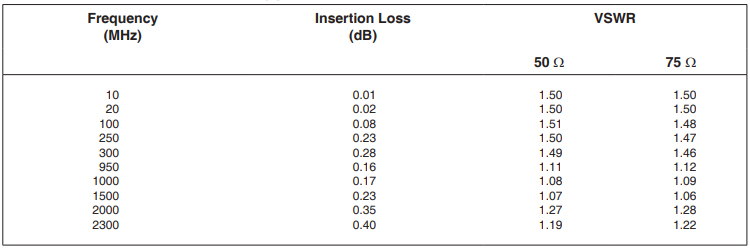

Z7550-NMNF+典型性能数据

点击购买：Z7550-NMNF+
