【MINI】TXA4-512HP+变压器中文资料

2024/8/30 13:52:46
浏览次数: 5

TXA4-512HP+是一款高功率、表面贴装平衡传输线变压器，支持50至512 MHz。该型号提供1/4的初级/次级阻抗比和高达5W的RF输入功率处理。变压器采用印刷线路板制成，带有镍银合金外壳（0.72 x 0.55 x 0.23英寸）和环绕式端子，具有出色的可焊性。

【MINI】TXA4-512HP+变压器中文资料

产品特点

高功率输入，最大5瓦。

宽带，30至512 MHz

振幅不平衡良好，典型值为0.3 dB

典型相位不平衡度为2度

平衡传输线

典型应用

PCS

蜂窝

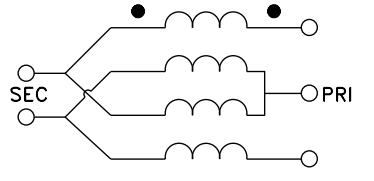

功能示意图

【MINI】TXA4-512HP+变压器中文资料

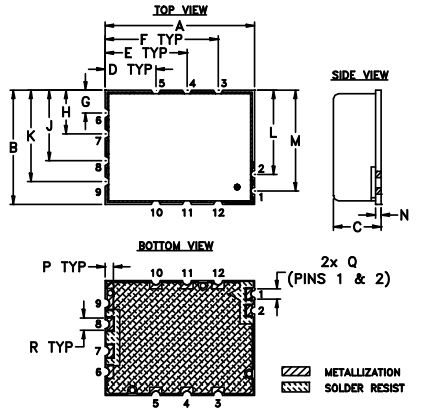

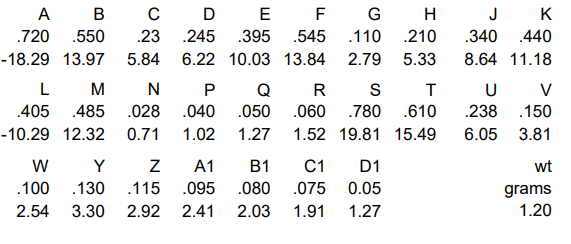

结构尺寸图

【MINI】TXA4-512HP+变压器中文资料

【MINI】TXA4-512HP+变压器中文资料

点击购买：TXA4-512HP+
