【MINI】EP2C-D+分路器/合路器芯片中文资料

2024/8/30 14:00:56
浏览次数: 4

Mini-Circuits EP2C-D+是一款MMIC分路器/合路器芯片，设计用于1800至12500 MHz的宽带工作。该型号具有高达1.85W的功率处理能力（作为分流器）和高达0.4A的直流电流处理能力，提供了出色的额定功率。它采用GaAs IPD技术制造，提供高水平的ESD保护和出色的可靠性。

在功率合成器应用中，一半的功率在内部耗散。EP2C-D+设计用于处理0.85W的内部耗散，作为一个组合器，可以在不过度温升的情况下可靠运行。与PCB上的威尔金森分流器类似的分流器需要大电阻和额外的散热。

作为分路器，EP2C-D+可以在非常小的封装中处理高达1.85W的功率。

产品特点

•宽带，1800至12500 MHz

•出色的振幅不平衡，典型值为0.2 dB

•相位不平衡良好，典型值为6度

•高ESD水平*

•直流通电

典型应用

•WIMAX

• ISM

•仪器仪表

•雷达

•无线局域网

•卫星通信

•LTE

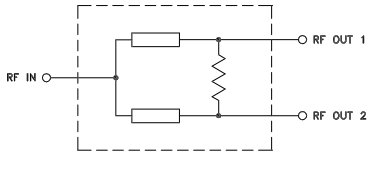

简化电气原理图

【MINI】EP2C-D+分路器/合路器芯片中文资料

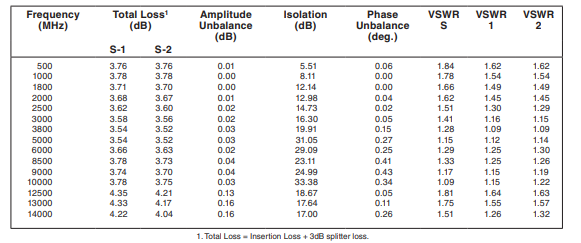

典型性能数据

【MINI】EP2C-D+分路器/合路器芯片中文资料

点击购买：EP2C-D+
在线留言询价
