【pSemi】PE43711数字衰减器中文资料

2024/8/30 14:24:34

浏览次数: 8

PE43711是一款50Ω、HaRP™技术增强型7位RF数字步进衰减器（DSA），支持9 kHz至6 GHz的宽频范围。它具有无毛刺衰减状态转换的特点，支持1.8V控制电压，工作温度范围扩展到+105°C，使该设备成为许多宽带无线应用的理想选择。

PE43711是PE43502、PE43503、PE43602和PE43702的引脚兼容升级版本。集成数字控制接口支持衰减的串行和并行编程，包括在通电时对初始衰减状态进行编程的能力。

PE43711覆盖了0.25 dB、0.5 dB和1 dB步长的31.75 dB衰减范围。它能够在4 GHz内保持0.25 dB单调性，在5 GHz内保持0.5 dB单调性和在6 GHz内保持1 dB单调性。此外，如果射频端口上存在0 VDC，则不需要外部隔直电容器。

PE43711采用pSemi的UltraCMOS®工艺制造，这是蓝宝石基板上绝缘体上硅（SOI）技术的专利变体。

产品特点

•0.25 dB、0.5 dB和1 dB的灵活衰减步长，最高可达31.75 dB

•无故障衰减状态转换

•单调性：在4GHz以下为0.25 dB，在5GHz以下为0.5 dB，在6GHz以下为1 dB

•工作温度延长至+105°C

•并行和串行编程接口

•封装——24芯4×4mm QFN

典型应用

•3G/4G无线基础设施

•陆地移动无线电（LMR）系统

•点对点通信系统

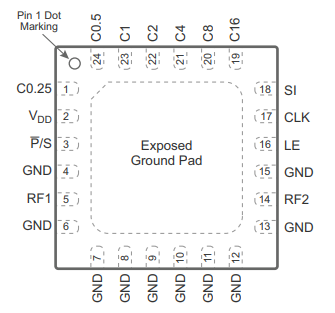

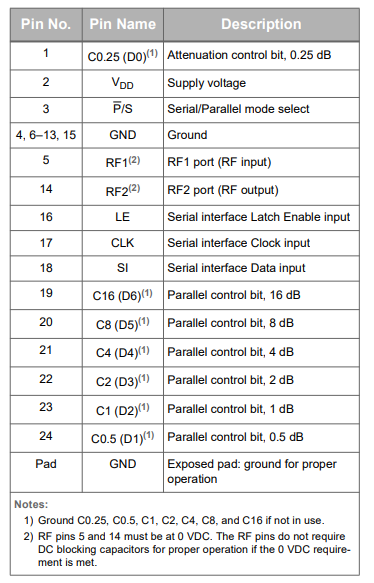

引脚信息

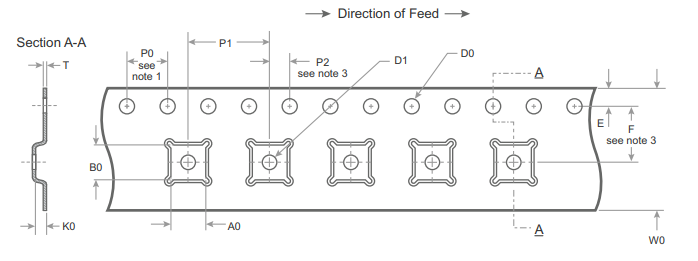

磁带和卷轴规

【pSemi】PE43711数字衰减器中文资料
