【MINI】CLM-83-2W+限制器中文资料

2024/9/2 16:12:25
浏览次数: 6

CLM-83-2W+可在非常宽的频率范围内防止ESD和高达1.6 W的输入RF功率浪涌。内部二极管被接合到多层集成LTCC基板上，然后在受控的氮气气氛下用镀金盖和共晶AuSn焊料密封。这些坚固、微小的限制器，只有0.12 x 0.12 x 0.045英寸高，为低噪声放大器和其他敏感设备提供了出色的保护，特别是在不需要的信号盛行的恶劣环境中，如制造现场、列车隧道、ECM和ECCM等。该限制器能够满足MIL对严重泄漏、轻微泄漏、热冲击、振动、加速、机械冲击和HTOL的要求。如果需要，可以进行测试。

【MINI】CLM-83-2W+限制器中文资料

特性

•宽带，30至8200 MHz

•低插入损耗，典型值为0.5 dB。

•恢复时间快，典型值为10nsec。

•出色的驻波比1.2:1。

•低输出功率，典型值为11.5 dBm。

•陶瓷、密封、充氮

应用

•军事、高可靠性应用

•稳定发电机输出

•减少振幅变化

•保护低噪声放大器和其他设备免受ESD或输入电源损坏

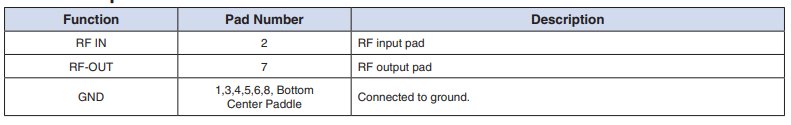

引脚说明

【MINI】CLM-83-2W+限制器中文资料

【MINI】CLM-83-2W+限制器中文资料

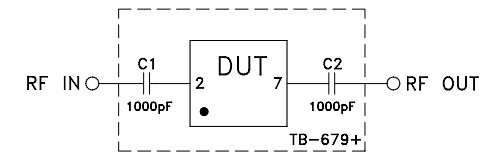

特性测试电路

【MINI】CLM-83-2W+限制器中文资料

点击购买：CLM-83-2W+
