【MINI】RLM-23+限幅器中文资料

2024/9/2 16:18:10
浏览次数: 4

RLM-23+在950至2050 MHz的宽频率范围内，以高达1W的功率防止不必要信号的损坏。结构是在微带低损耗介电材料上进行的，并被封装成高体积、低成本的封装，以提高成本效益。这些微型单元的尺寸为0.5 x 0.5 x 0.18英寸高，为卫星接收器中的中频电路提供了出色的保护，或在制造现场、火车隧道等充满不需要信号的恶劣环境中为低噪声放大器提供了保护。

【MINI】RLM-23+限幅器中文资料

特性

•低插入损耗，典型值为0.7 dB。

•输出功率极低，典型值为0 dBm。输入为30dBm

•成本低

•可水洗

应用

•军事、高可靠性应用

•稳定发电机输出

•减少振幅变化

•保护低噪声放大器和其他设备免受ESD或输入电源损坏

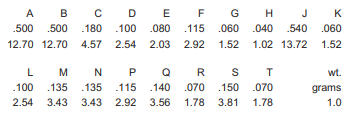

外形图及尺寸

【MINI】RLM-23+限幅器中文资料

【MINI】RLM-23+限幅器中文资料

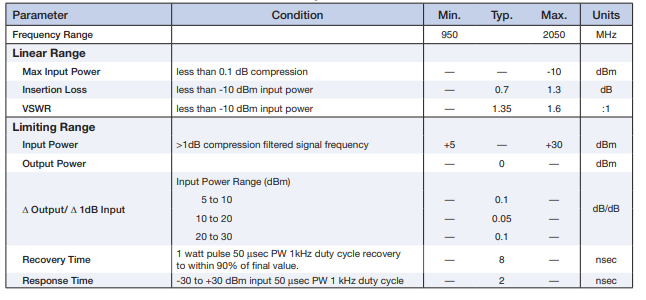

电气规格图

【MINI】RLM-23+限幅器中文资料

点击购买：RLM-23+
