【MINI】RLM-23-1WL+限幅器中文资料

2024/9/2 16:33:43

浏览次数: 3

RLM-23-1WL+是Mini-Circuits一款限制器芯片，其工作频率最小100MHz，最大2500MHz，符合ROHS标准，CK1246-1，16针。

特性

•低插入损耗，典型值为0.7 dB。

•输出功率极低，典型值为0 dBm。输入为30dBm

•成本低

•可水洗

应用

•军事、高可靠性应用

•稳定发电机输出

•减少振幅变化

•保护低噪声放大器和其他设备免受ESD或输入电源损坏

外形图及尺寸

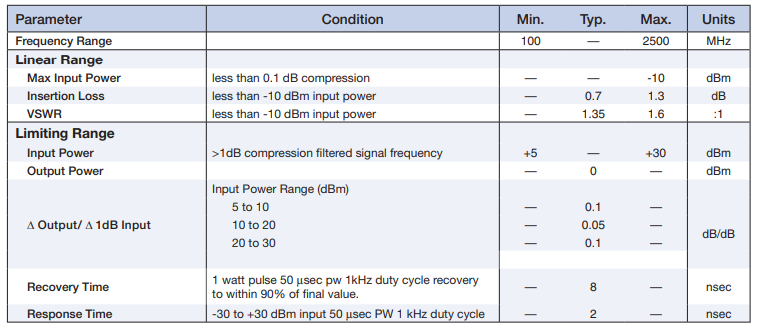

电气规格图

点击购买：RLM-23-1WL+
