【MINI】RLM-33+限幅器中文资料

2024/9/2 16:41:46

浏览次数: 6

RLM-33+采用微型尺寸（0.25 X 0.3英寸）封装，可在30至3000 MHz的频率范围内防止ESD和输入电源浪涌。结构是在微带低损耗介电材料上进行的，并被封装到Mini-Circuits的高容量、低成本“R”封装中，以提高成本效益。

RLM-33+限幅器在制造现场、火车隧道等恶劣环境中为低噪声放大器提供了出色的保护，这些环境中存在不需要的信号。

特性

•宽带，30至3000 MHz

•插入损耗低，典型值为0.23 dB

•恢复时间快，典型值为10nsec

•出色的驻波比1.05:1

•低输出功率，典型值为11.5 dBm

应用

•军事、高可靠性应用

•稳定发电机输出

•减少振幅变化

•保护低噪声放大器和其他设备免受ESD或输入电源损坏

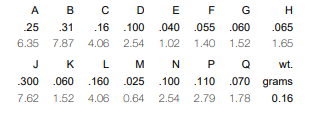

外形图及尺寸

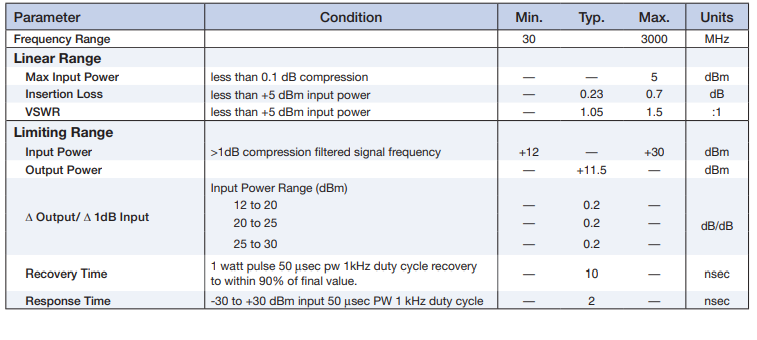

电气规格图
