RLM-33-2W+是一款限制器芯片，其工作频率最小0.2MHz，最大3000MHz，符合ROHS标准，TT1224，6针。

特性

•宽带，0.2至3000 MHz

•低插入损耗，典型值为0.25 dB

•良好的恢复时间，典型值为22.5纳秒

•出色的驻波比1.33:1

•低输出功率，典型值为13 dBm

应用

•军事、高可靠性应用

•稳定发电机输出

•减少振幅变化

•保护低噪声放大器和其他设备免受ESD或输入电源损坏

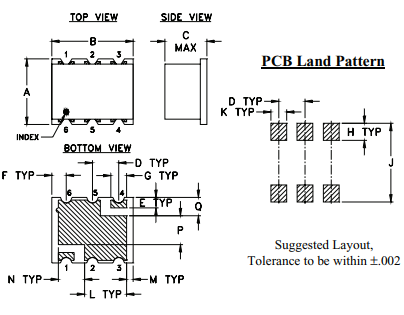

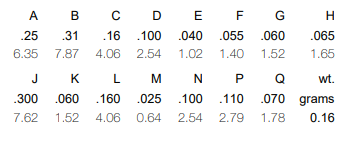

外形图及尺寸

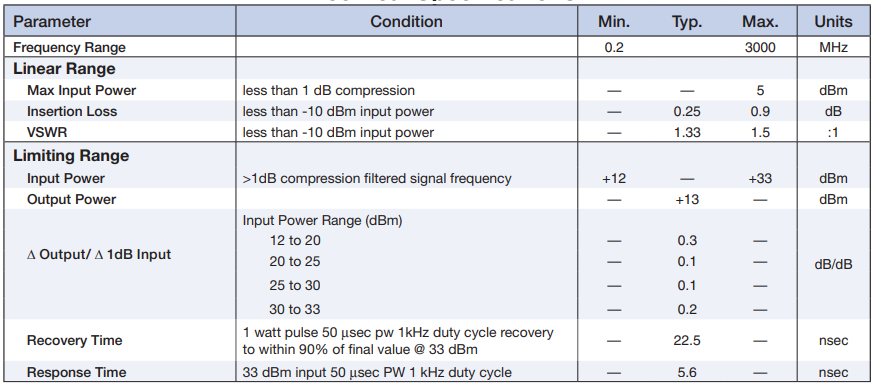

电气规格图

点击购买：RLM-33-2W+
