ADI(亚德诺)ADRF5045BCCZN-R7单刀四掷 (SP4T) 开关中文资料

2024/9/5 17:04:16

浏览次数: 6

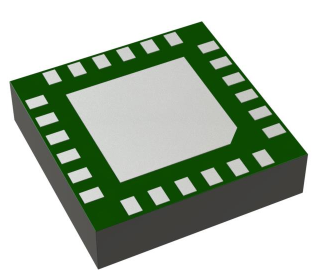

ADRF5045是一种使用硅工艺制造的通用单极四掷（SP4T）开关。它采用24端子焊盘栅格阵列（LGA）封装，提供9kHz至30GHz的高隔离和低插入损耗。

这种宽带开关需要+3.3V和-3.3V的双电源电压，并提供互补金属氧化物半导体（CMOS）/低压晶体管逻辑（LVTTL）逻辑兼容控制。

特性

•超宽带频率范围：9kHz至30GHz

•非反射50Ω设计

•低插入损耗：20GHz至30GHz时为2.4dB

•高隔离：20GHz至30GHz时为45dB

•高输入线性度

•P1dB：28dBm（典型值）

•IP3：50dBm（典型值）

•高功率处理能力

•24dBm直通路径

•24dBm终止路径

应用

•测试仪器仪表

•微波无线电和甚小孔径终端(VSAT)

•军用无线电、雷达和电子对抗措施(ECM)

•宽带电信系统

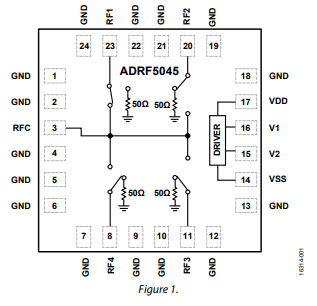

功能框图

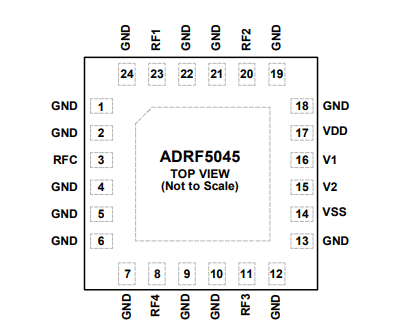

引脚图

点击购买：ADRF5045BCCZN-R7
