【MINI】XHF-73M+滤波器中文资料

2024/9/5 17:41:54
浏览次数: 6

Mini-Circuits的XHF-73M+两段无反射滤波器采用了一种获得专利的滤波器拓扑结构，该拓扑结构在内部吸收和终止阻带信号，而不是将其反射回源。这种新的能力使滤波器电路的应用超越了传统方法。传统滤波器在阻带中是反射性的，以100%的功率电平将信号发送回源。这些反射与相邻组件相互作用，通常会导致互调和其他干扰。无反射滤波器消除了阻带反射，使其能够与敏感设备配对，并用于需要隔离放大器或衰减器等电路的应用。

【MINI】XHF-73M+滤波器中文资料

特性

•阻带匹配50Ω，消除不必要的反射

•可级联

•出色的电源处理能力

•温度稳定，最高可达105°C

•尺寸小，3 x 3毫米

应用

•无线网络

•WiMax

•微波收音机

•军事与航天

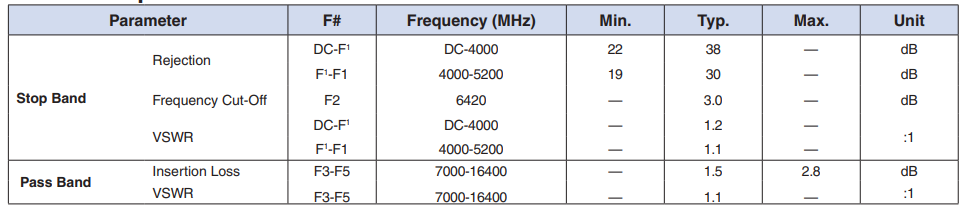

25°C时的电气规格

【MINI】XHF-73M+滤波器中文资料

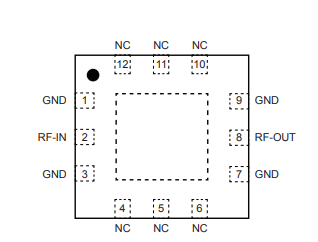

引脚图

【MINI】XHF-73M+滤波器中文资料

点击购买：XHF-73M+
