【MINI】TCCH-80+通用电感器中文资料

2024/9/9 16:45:09

浏览次数: 5

TCCH-80+是Mini-Circuits品牌的一款通用电感器型号，电感标称值为4uH，1元件，SMD，符合ROHS标准。

特征

•非常宽带

•微型尺寸，0.15英寸x0.15英寸

•低寄生电容，典型值为0.1pf。

•有效并联电阻，Rch 500 ohm典型值。

•最高可使用10GHz

•可水洗

•低直流电阻，0.1Ω

应用

•偏置放大器

•激光二极管偏置

•有源天线的偏置

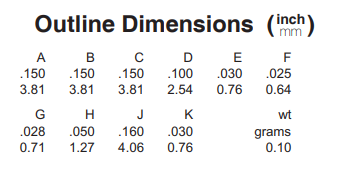

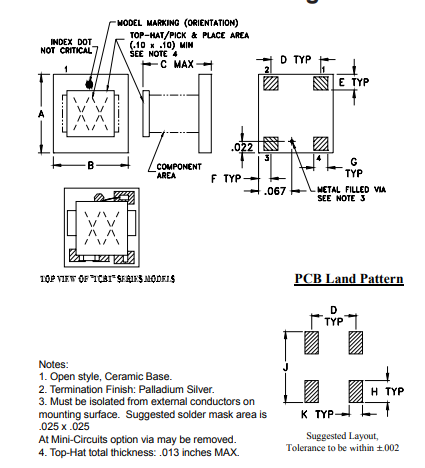

外观尺寸图

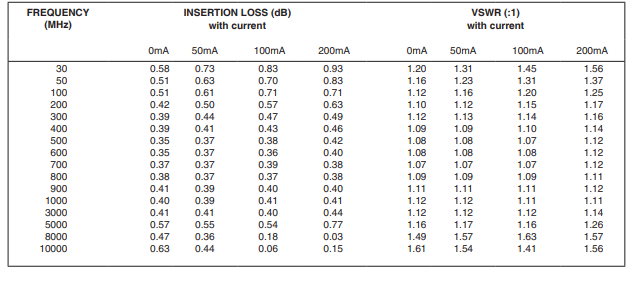

典型性能数据

点击购买：TCCH-80+
