【MINI】ULP-83+低通滤波器中文资料

2024/9/9 17:04:38
浏览次数: 7

ULP-83+是一款采用SMT技术制造的顶帽封装（尺寸为0.25英寸x 0.25英寸）的低通滤波器。这些单元覆盖DC至83 MHz带宽，在通带内提供良好的匹配和高抑制。该型号使用微型高Q电容器和芯片电感器，以实现高可靠性。此外，它在不同生产批次中具有可重复的性能，在不同温度下具有一致的性能。

【MINI】ULP-83+低通滤波器中文资料

特性

•高拒绝率

•插入损耗急剧下降

•电压驻波比良好，典型值为1.1:1。通带处

•超微型表面贴装封装

常见应用

•无线通信

•接收器/变压器

•实验室使用

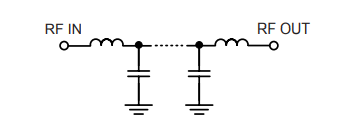

功能示意图

【MINI】ULP-83+低通滤波器中文资料

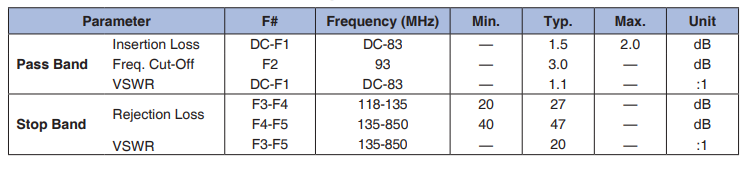

25°C时的电气规格

【MINI】ULP-83+低通滤波器中文资料

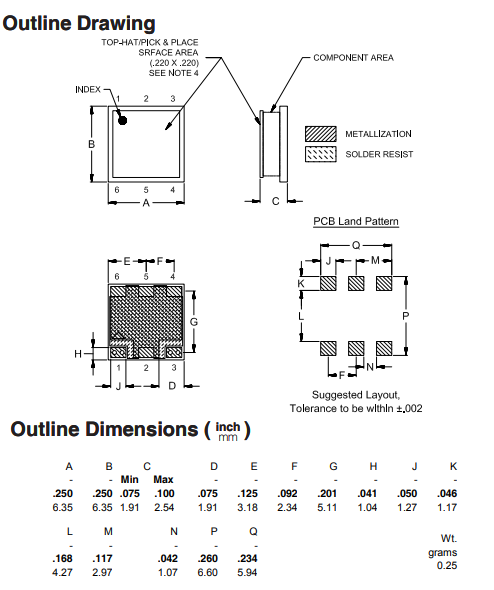

外形图及尺寸

【MINI】ULP-83+低通滤波器中文资料

点击购买：ULP-83+
