HMC903LP3E是一款自偏置、砷化镓(GaAs)、单芯片微波集成电路(MMIC)、假晶(pHEMT)、低噪声放大器(LNA)，提供可选偏置控制来降低IDQ。采用16引脚、3 mm × 3 mm、LFCSP封装。HMC903LP3E放大器的工作频率范围为6 GHz至17 GHz，提供18.5 dB的小信号增益，1.7 dB的噪声系数（在6 GHz至16 GHz频段范围内），25 dBm的输出IP3（全频段6 GHz至17 GHz），采用3.5 V电源时功耗仅为80 mA。
14.5 dBm的P1dB输出功率使LNA可用作许多平衡、I/Q或镜像抑制混频器的本振(LO)驱动器。HMC903LP3E还具有隔直输入和输出，内部匹配至50 Ω，因而非常适合高容量微波无线电和视频卫星(VSAT)应用。
特性
• 低噪声系数：1.7 dB（典型值，6 GHz至16 GHz时）
• 高增益：18.5 dB（典型值，6 GHz至16 GHz时）
• 针对1 dB压缩(P1dB)的输出功率：
14.5 dBm（典型值，6 GHz至16 GHz时）
• 单电源电压：3.5 V（典型值，80 mA）
• 输出三阶交调截点(IP3)：25 dBm（典型值）
• 50 Ω匹配输入/输出
• 具有自偏置，提供可选偏置控制来降低IDQ
• 16引脚、3 mm × 3 mm LFCSP封装
HMC903LP3E功能框图

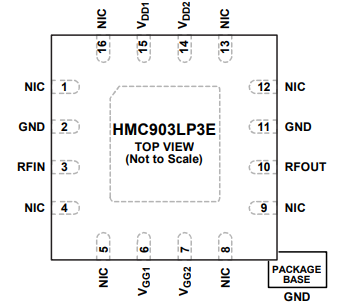

HMC903LP3E引脚配置和功能描述

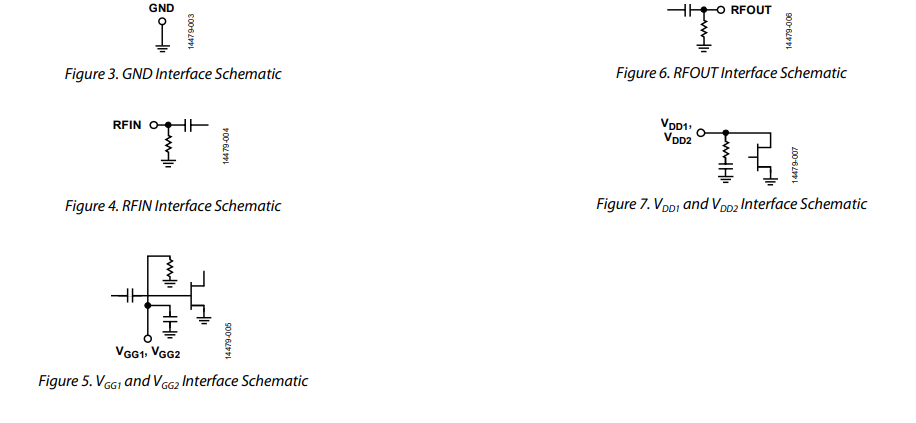

接口示意图
