【亚德诺】LTM4650AIY#PBF稳压器的中文资料

2024/9/10 16:22:53
浏览次数: 5

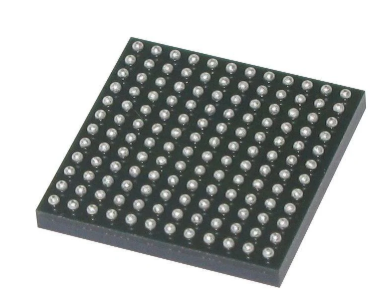

LTM®4650A是一款双通道25A或单通道50A输出开关模式降压型DC/DCμModule®(微型模块)稳压器，其具有±1%的总DC输出误差。封装中内置了开关控制器、功率FET、电感器和所有的支持组件。LTM4650A可在一个4.5V至16V的输入电压范围内运作，支持两个输出电压范围为0.6V至5.5V(各由单个外部电阻器来设定)的输出。该器件的高效率设计能够为每个输出提供高达25A的连续电流。仅需少量的输入和输出电容器。当为FPGA、ASIC和处理器供电时，快速内部控制环路补偿能实现快速瞬态响应以较大限度地减小输出电容。

【亚德诺】LTM4650AIY#PBF稳压器的中文资料

故障保护功能包括过压和过流保护。16mmx16mmx4.41mmLGA封装和16mmx16mmx5.01mmBGA封装。

特性

•双通道25A或单通道50A输出

•输入电压范围：4.5V至16V

•输出电压范围：0.6V至5.5V

•在整个电压、负载和温度范围内具有±1%的最大总DC输出误差

•与LTM4650-1相比，具有较高的轻负载效率和较宽的VOUT范围

•差分远端采样放大器

•电流模式控制/快速瞬态响应

•可实现多相并联均流(高达300A)

•内部温度监视器

•与LTM4620A(双通道13A，单通道26A)和LTM4630A(双通道18A，单通道36A)引脚兼容

•可调的开关频率或同步

•过流折返保护

•可选的突发模式(BurstMode®)操作、脉冲跳跃模式操作

•软起动/电压跟踪

•输出过压保护

•16mmx16mmx4.41mmLGA封装和16mmx16mmx5.01mmBGA封装

应用

电信和网络设备

存储卡和ATCA卡

工业设备

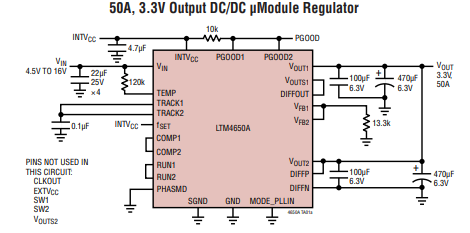

典型应用

【亚德诺】LTM4650AIY#PBF稳压器的中文资料

【亚德诺】LTM4650AIY#PBF稳压器的中文资料

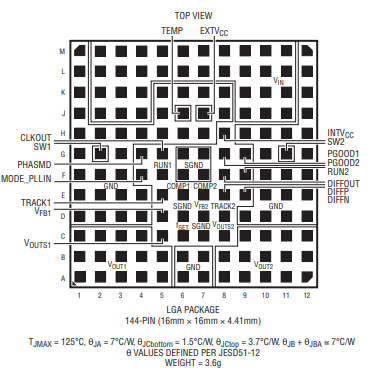

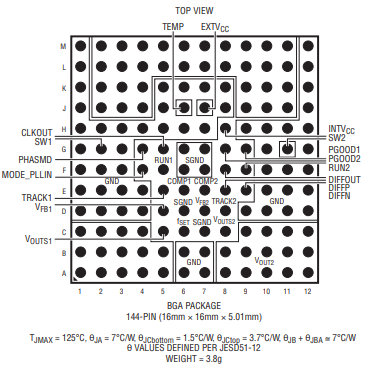

引脚配置

【亚德诺】LTM4650AIY#PBF稳压器的中文资料

【亚德诺】LTM4650AIY#PBF稳压器的中文资料

点击购买：LTM4650AIY#PBF
在线留言询价
