【亚德诺】LTM4644IY#PBF电源模块稳压器中文资料

2024/9/10 16:38:26
浏览次数: 6

LTM®4644是一款每路输出可提供4A电流的四通道DC降压型μModule(微型模块)稳压器。输出可通过并联形成一个阵列以提供高达16A的电流能力。封装中内置了开关控制器、功率FET、电感器和支持组件。LTM4644可在一个4V至14V或2.375V至14V(采用一个外部偏置电源)的输入电压范围内运作，LTM4644支持一个0.6V至5.5V的输出电压范围。该器件的高效率设计使每个通道能够提供4A连续(5A峰值)输出电流。仅需大容量的输入和输出电容器。

特性

•每路输出可提供4A电流的四通道输出降压型μModule®稳压器

•宽输入电压范围：4V至14V

•2.375V至14V(采用外部偏置)

•0.6V至5.5V输出电压

•每通道可提供4ADC、5A峰值输出电流

•高达5.5W功耗(TA=60ºC，200LFM，无散热器)

•±1.5%的总输出电压调节

•电流模式控制、快速瞬态响应

•可通过并联提供更高的输出电流

•输出电压跟踪

•内部温度检测二极管输出

•外部频率同步

•过压、过流和过热保护

•9mmx15mmx5.01mmBGA封装

应用

•多轨负载点调节

•FPGA、DSP和ASIC应用

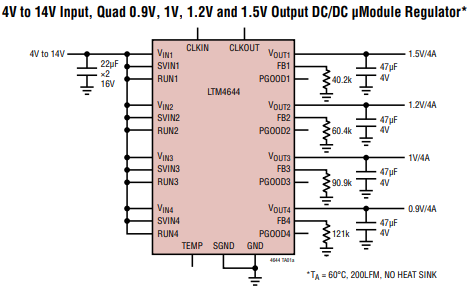

典型应用

【亚德诺】LTM4644IY#PBF电源模块稳压器中文资料

【亚德诺】LTM4644IY#PBF电源模块稳压器中文资料

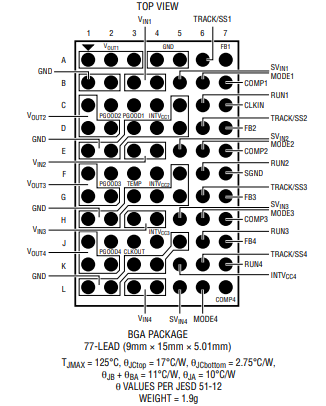

引脚配置

【亚德诺】LTM4644IY#PBF电源模块稳压器中文资料

点击购买：LTM4644IY#PBF
