【MINI】HSWA2-63DR+吸收开关元件的中文资料

2024/9/10 16:47:20
浏览次数: 5

Mini-Circuits的HSWA2-63DR+是一款MMICSPDT吸收开关，其内部驱动器设计用于100MHz至6.0GHz的宽带操作，支持许多需要在宽频率范围内实现高性能的应用。该型号在4x4mm20引脚微型MCLP封装中提供了出色的隔离、快速的开关速度和高线性度。它采用独特的硅基CMOS工艺生产，具有GaAs的性能和传统CMOS器件的优点。HSWA2-63DR+提供高水平的ESD保护和出色的可重复性。

【MINI】HSWA2-63DR+吸收开关元件的中文资料

特性

•高隔离，典型值69dB。1GHz

•插入损耗低，典型值为0.95dB。1GHz

•高输入IP3，典型值65dBm。

•快速切换时间，典型值为300ns。

•低电流消耗，典型值为120μA。

•宽带，100-6000MHz，可在1kHz-6000MHz以上使用

常见应用

•防御

•测试和测量

•开关矩阵

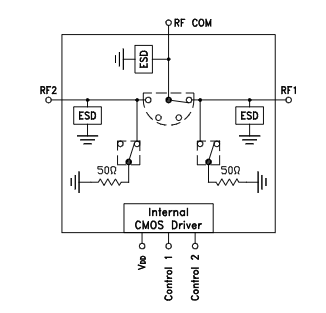

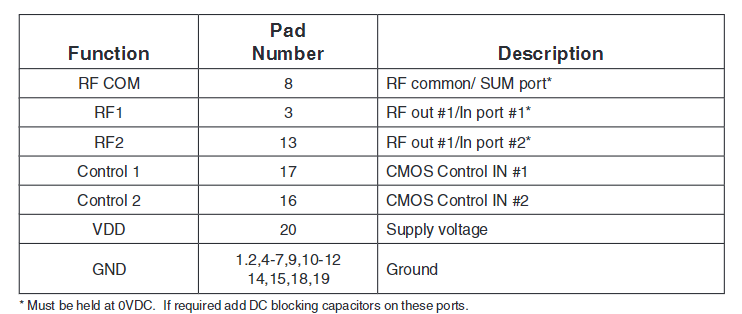

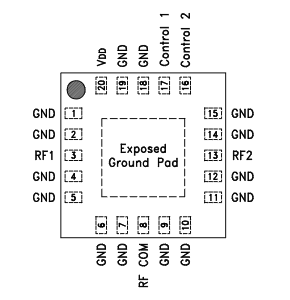

简化示意图和焊盘说明

【MINI】HSWA2-63DR+吸收开关元件的中文资料

【MINI】HSWA2-63DR+吸收开关元件的中文资料

【MINI】HSWA2-63DR+吸收开关元件的中文资料

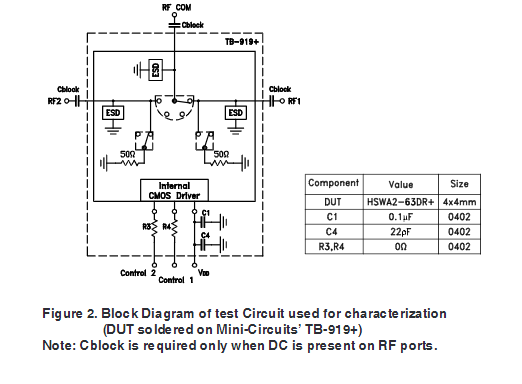

特性/应用测试电路

【MINI】HSWA2-63DR+吸收开关元件的中文资料

点击购买：HSWA2-63DR+
