【MINI】AVA-183A+集成增益块中文资料

2024/9/10 17:13:45
浏览次数: 3

AVA-183A+是一款表面贴装、微波放大器和高达18 GHz的完全集成增益块。它采用Mini-Circuits行业标准的3x3mm MCLP封装，具有出色的射频和热性能。AVA-183A+将整个匹配网络与封装内的大部分偏置电路集成在一起，减少了对复杂外部电路的需求。这种方法使AVA-183A+非常灵活，使用简单明了。

【MINI】AVA-183A+集成增益块中文资料

特性

•增益，典型值为13.8 dB平坦度，±1.2 dB

•输出功率，典型值高达+19.0 dBm。

•出色的隔离性能，典型值为36 dB。12 GHz

•单正电源电压，5.0V

•集成直流块、偏置T型和微波旁路电容器

•无条件稳定

•可水洗；3mm x 3mm SMT封装

常见应用

•军事电子战和雷达

•数据库

•宽带隔离放大器

•微波点对点无线电

•卫星系统

简化原理图和焊盘描述

【MINI】AVA-183A+集成增益块中文资料

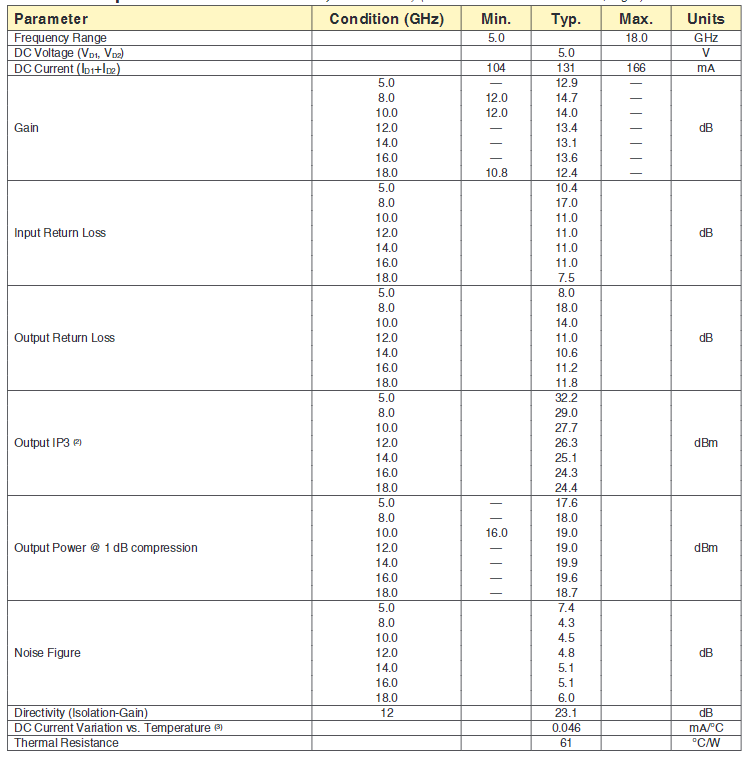

25°C下的典型性能数据

【MINI】AVA-183A+集成增益块中文资料

点击购买：AVA-183A+
