【MINI】PMA3-83LN+低通滤波器中文资料

2024/9/11 10:57:46
浏览次数: 3

PMA3-83LN+是一款基于PHEMT的宽带低噪声MMIC放大器，具有低噪声、高IP3和宽带平坦增益的独特组合，使其成为灵敏、高动态范围接收器应用的理想选择。该设计在单个+5V或+6V电源上运行，与50Ω非常匹配，采用小巧、低剖面的封装（3 x 3 x 0.89mm），可适应密集的电路板布局。

【MINI】PMA3-83LN+低通滤波器中文资料

特性

宽带增益平坦

低噪声系数，2 GHz时为1.3 dB

高IP3，2 GHz时为+35 dBm

高功率，P1dB 20.7 dBm，2 GHz和+6V

适用于低相位噪声应用

应用

无线网络

无线局域网

UMTS

LTE

WiMAX

S波段雷达

C波段卫星通信

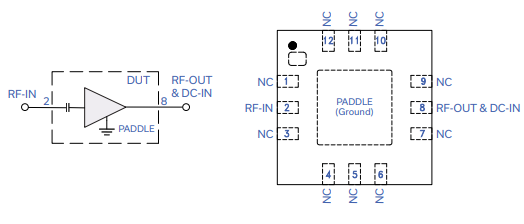

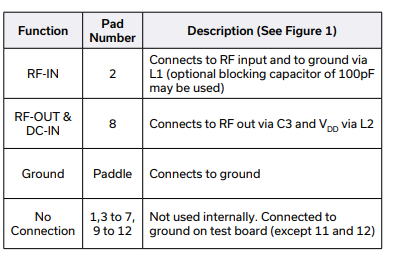

简化原理图和焊盘描述

【MINI】PMA3-83LN+低通滤波器中文资料

【MINI】PMA3-83LN+低通滤波器中文资料

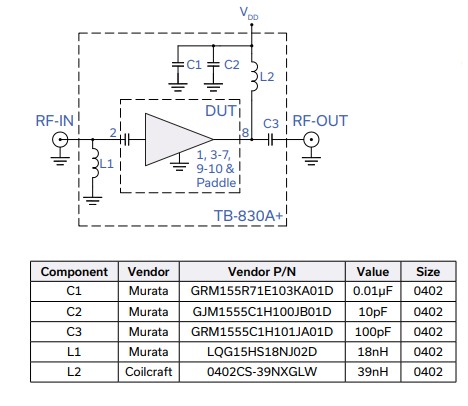

推荐应用和特性测试电路

【MINI】PMA3-83LN+低通滤波器中文资料

点击购买：PMA3-83LN+
