【亚德诺】ADRF5720BCCZN数字衰减器中文资料

2024/9/11 11:45:31

浏览次数: 9

ADRF5720是一款硅、6位数字衰减器，以0.5dB步长提供31.5dB的衰减控制范围。

该器件的工作频率范围为9kHz至40GHz，提供优于4.5dB的插入损耗和出色的衰减精度。在所有状态下，ADRF5720的ATTIN端口具有27dBm（平均值）和30dBm（峰值）的射频(RF)输入功率处理能力。

ADRF5720需要+3.3V和−3.3V双电源电压供电。该器件具有串行外设接口(SPI)、并行模式控制和互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制特性。

ADRF5720与ADRF5730（快速切换版本）引脚兼容，工作频率范围为100MHz至40GHz。

ADRF5720RF端口设计用于匹配50Ω的特征阻抗。对于宽带应用，RF传输线路上的阻抗匹配可以进一步优化高频插入损耗、回波损耗和衰减精度特性。

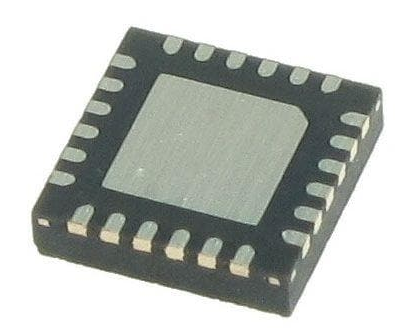

ADRF5720采用符合RoHS标准的24引脚、4mm×4mm、基板栅格阵列(LGA)封装，工作温度范围为−40°C至+105°C。

特性

•超宽带频率范围：9kHz至40GHz

•衰减范围：0.5dB步进至31.5dB

•具有阻抗匹配的低插入损耗

•2.0dB，最高为18GHz

•2.8dB，最高为26GHz

•4.5dB，最高为40GHz

•具有阻抗匹配的衰减精度

•±(0.20+1.0%)的衰减状态，最高18GHz

•±(0.20+1.5%)的衰减状态，最高26GHz

•±(0.40+3.0%)的衰减状态，最高40GHz

•具有阻抗匹配的典型步进误差

•±0.25dB，最高为26GHz

•±0.65dB，最高为40GHz

应用

•工业扫描仪

•测试和仪器仪表

•蜂窝基础设施：5G毫米波

•军用无线电、雷达、电子对抗(ECM)

•微波无线电和甚小孔径终端(VSAT)

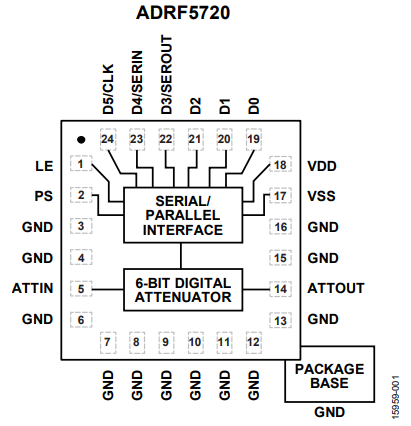

功能框图

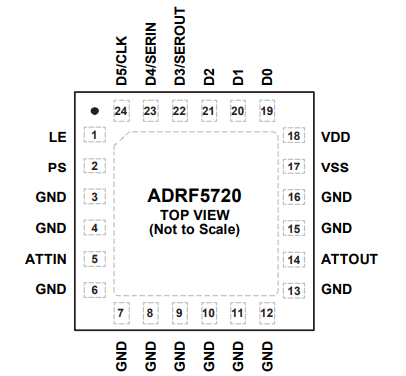

引脚图
