【MINI】GP2S1+功分器芯片的中文资料

2024/9/11 11:48:02

浏览次数: 6

GP2S1+是Mini-Circuits的一款功分器芯片，其工作频率最小500MHz，最大2500MHz，并且具备最大1.8dB插入损耗，符合ROHS标准，外壳DQ1225，12针。

特性

•带宽非常宽，500至2500MHz

•出色的隔离性能，典型值为20dB。

•出色的振幅不平衡，典型值为0.02dB。

•相位不平衡度极佳，典型值为0.9度。

•尺寸小，0.118英寸x0.118英寸x0.035英寸

•高ESD水平

•可水洗

应用

•cellular

•GPS

•雷达

•WCDMA

•GSM

•KoreaPCS

产品标记

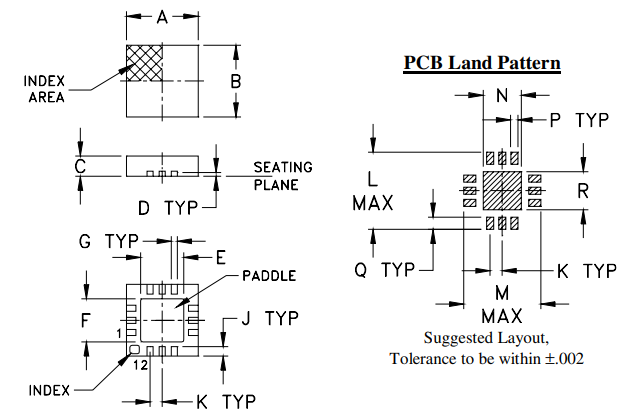

外形尺寸图

点击购买：GP2S1+
