【MINI】LVA-273PN+低噪放大器的中文资料

2024/9/13 14:31:17
浏览次数: 7

Mini-Circuits的LVA-273PN+是一种基于GaAsHBT工艺技术制造的超低相位噪声分布式MMIC放大器。该放大器的工作频率为0.01至26.5GHz，具有高动态范围和超低相位噪声，以及18dB增益、+18dBmP1dB、+28dBmOIP3和3.7dB噪声系数。LVA-273PN+非常适合与低噪声信号源和高灵敏度收发器信号链一起使用，用于商业、工业和国防应用。

【MINI】LVA-273PN+低噪放大器的中文资料

特性

0.01至26.5GHz的宽带

超低相位噪声型-10kHz偏移时为172dBc/Hz

输出P1dB典型值+18dBm

输出IP3类型+28dBm

电源电压：+5V和85mA

4x4mm24导联QFN型封装

应用

测试和测量设备

雷达、电子战和电子对抗防御系统

5GMIMO和回程无线电系统

信号分配网络

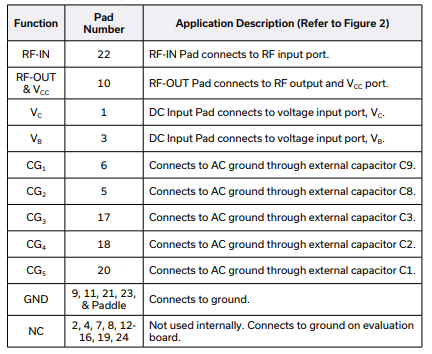

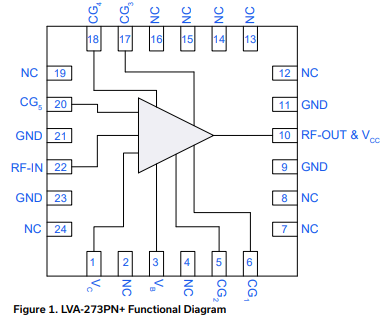

功能图

【MINI】LVA-273PN+低噪放大器的中文资料

【MINI】LVA-273PN+低噪放大器的中文资料

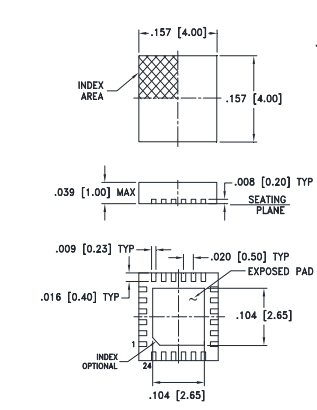

案例风格图

【MINI】LVA-273PN+低噪放大器的中文资料

点击购买：LVA-273PN+
