【MINI】WVA-44603LN+宽带低噪声放大器的中文资料

2024/9/13 15:11:03
浏览次数: 3

Mini-Circuits的WVA-44603LN+是一款宽带低噪声放大器，工作频率为44GHz至60GHz，具有WR19波导接口。该型号在+10至+15V的正电源范围内运行，允许用户选择所需的工作电压。内部DC-DC转换电路在整个输入电压范围内保持一致的效率。放大器集成了多种直流保护功能，如过电压、反向电压和浪涌电流保护，以防止在运行过程中出现意外的电压尖峰时损坏。高频操作与高增益和低噪声系数相结合，使该放大器成为毫米波段卫星通信应用和5G测试的理想选择。

【MINI】WVA-44603LN+宽带低噪声放大器的中文资料

特性

WR19波导射频接口

平坦增益响应，典型值±2dB。

低噪声系数，典型值2.5dB。

高PSAT，+21dBm典型值。

宽直流工作电压，+10至+15V

过压和反向电压保护

应用

5G-FR2毫米波测试

航空航天与国防

测试和测量

Q波段、V波段卫星通信

无线基础设施

IEEE802.11和WiGig

功能图

【MINI】WVA-44603LN+宽带低噪声放大器的中文资料

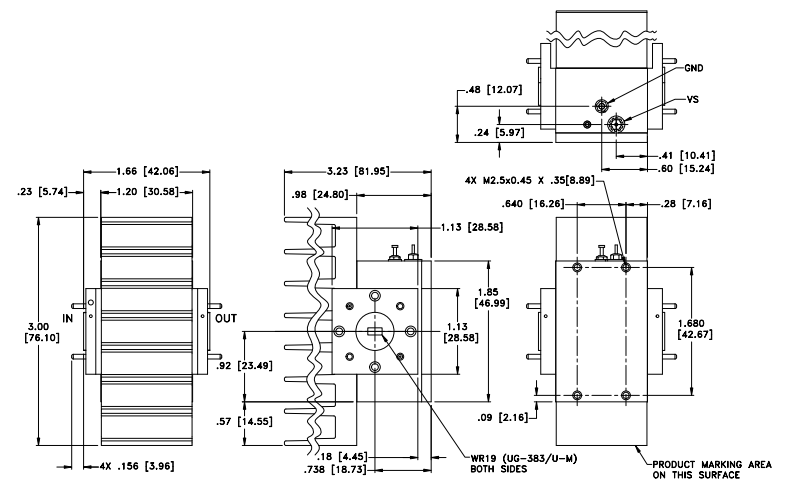

带散热器的机箱样式图（WVA-44603LN+）

【MINI】WVA-44603LN+宽带低噪声放大器的中文资料

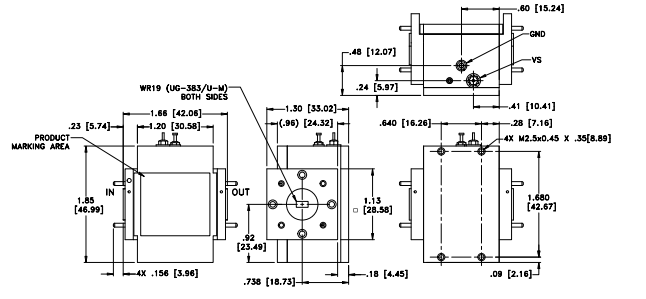

不带散热器的机箱样式图（WVA-44603LNX+）

【MINI】WVA-44603LN+宽带低噪声放大器的中文资料

点击购买：WVA-44603LN+
