AD9988 是一款高度集成的套件，具有四个 16 位、12 GSPS 最大采样率、RF 数模转换器 (DAC) 内核，以及四个 12 位、4 GSPS 速率、RF 模数转换器 (ADC) 内核。该套件通过 4T4R 配置，支持 4 个变送器通道和 4 个接收器通道。该产品非常适合四天线 TDD 变送器应用，在该应用中，接收器路径可以在接收器和观察模式之间共享。可以配置和切换 GPIO 引脚，以支持不同的用户模式，同时保持相位一致性。在 4T4R 配置中，支持的最大射频通道带宽为 1.2 GHz，采样分辨率为 16 位。AD9988具有一个 16 通道 24.75 Gbps JESD204C 或 15.5 Gbps JESD204B 串行数据端口，其中每个变送/接收链路最多可支持八个通道，还有一个片内时钟乘法器，并具有针对直接面向 RF 射频应用的多频带的数字信号处理能力。
特性
• 灵活的可重新配置无线电通用平台设计
• 变送器/接收器通道带宽高达 1.2 GHz (4T4R)
• RF DAC/RF ADC 射频频率范围高达 7.5 GHz
• 具有多芯片同步功能的片内 PLL
• 外部 RF 时钟输入选项
• 多种数字特性
• 可选的插值和抽取滤波器
• 可配置的 DDC 和 DUC
• 8 个细调复数 DUC (FDUC) 和 4 个粗调复数 DUC (CDUC)
• 8 个细调复数 DDC (FDDC) 和 4 个粗调复数 DDC (CDDC)
• FDUC 和 FDDC 是可完全置于旁路的
• 每个 DUC 或 DDC 都有 2 个独立的 48 位 NCO
• 可编程 192 抽头 PFIR 滤波器，用于接收均衡
• 支持通过 GPIO 加载的 4 种不同的配置文件设置
• 接收 AGC 支持
• 用于快速 AGC 控制，具有低延迟的快速检测
应用
• 无线通信基础设施
• W-CDMA、LTE、LTE-A、大规模多输入多输出（MIMO）
• 点对点微波、E 波段和 5G mmWave
• 宽带通信系统
• DOCSIS 3.0+ 电缆调制解调器终端系统 (CMTS)
• 通讯测试与测量系统

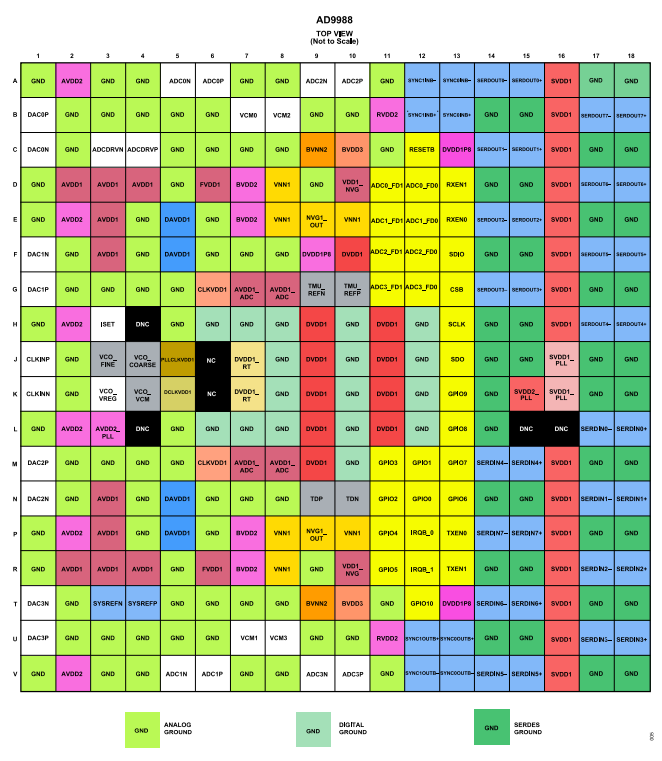

引脚配置和功能描述

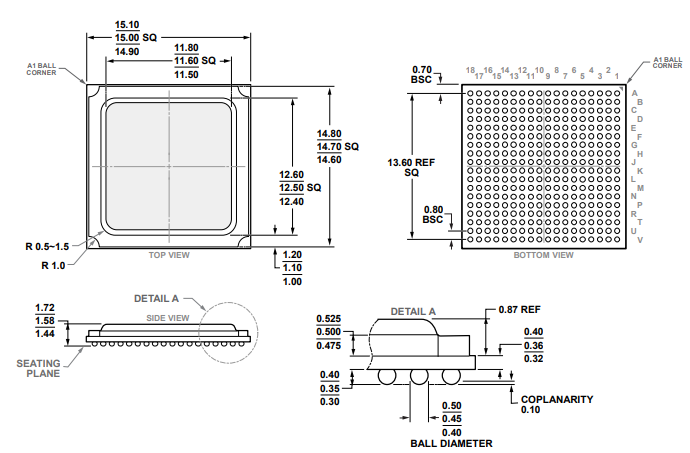

外形尺寸
