【MINI】SK-2+倍频器的中文资料

2024/9/14 11:06:39

浏览次数: 8

SK-2+是Mini-Circuits的一款倍频器，其工作频率最小2MHz，最大1000MHz，具有最大16dB转换损耗，符合ROHS标准，外壳B02，4针。

【MINI】SK-2+倍频器的中文资料

特征

•宽带，2至1000 MHz

•转换损耗低，典型值为13.5 dB

应用

•合成器

•本地振荡器

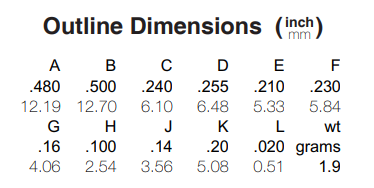

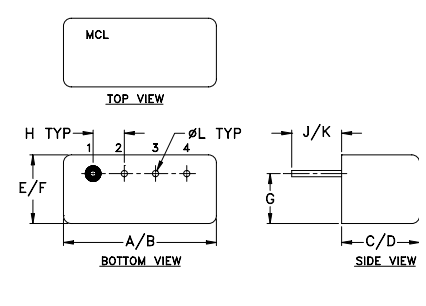

外形图

电气规格

点击购买：SK-2+倍频器
