【MINI】ZJL-7G-S+宽带低功率放大器中文资料

2024/9/14 11:37:31

浏览次数: 11

ZJL-7G-S+ 是Mini-Circuits的一款宽带低功率放大器芯片，其工作频率最大7000，最小20.需要在-40摄氏度到75摄氏度之间进行作业。

特性

•超宽带，20至7000 MHz

•紧凑型坚固外壳，1.07“x0.61”（包括安装背板）

应用

•通信系统

•雷达

•仪器仪表

•实验室使用

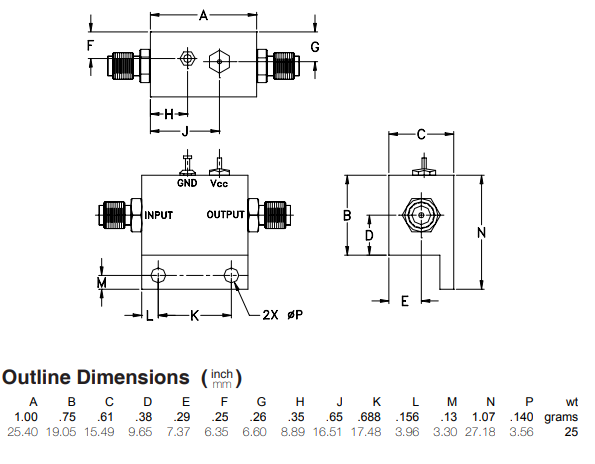

外形图

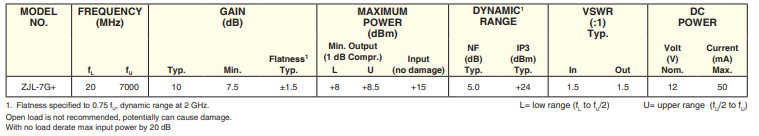

放大器电气规格
