【MINI】SXHP-76+高通滤波器中文资料

2024/9/14 11:38:57

浏览次数: 7

SXHP-76+是一款采用SMT技术制造的50Ω高通滤波器。该高通滤波器覆盖81-1000MHz。该滤波器采用高Q电容器和绕线电感器构建，性能卓越。它在不同批次中具有可重复的性能，在不同温度下具有一致的性能。

特性

•插入损耗低

•高拒绝率

•微型屏蔽封装

应用

•卫星通信

•宽带光纤网络

•有线电视

•无线电通信

•接收器/发射器

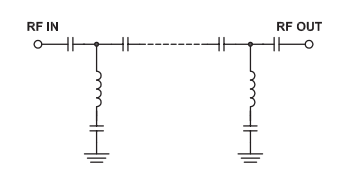

功能示意图

典型频率响应

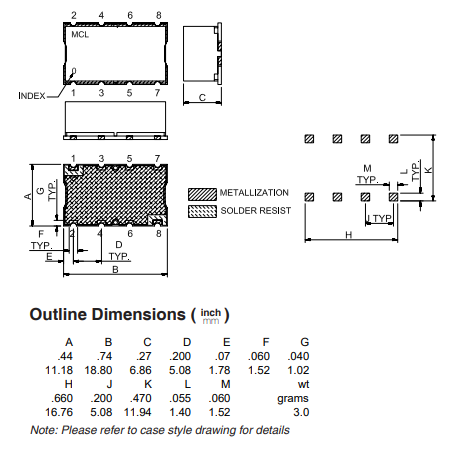

外观尺寸图

点击购买：SXHP-76+
