【MINI】LEE-49+宽带放大器的中文资料

2024/9/14 13:50:38

浏览次数: 7

LEE-49+（符合RoHS标准）是一款提供高动态范围的宽带放大器。它具有可重复的性能。它被封装在一个3X3mm的MCLP模制塑料包装中。

特性

•DC-5 GHz

•输出功率，典型值15.8 dBm。

•内部匹配50欧姆

•散热性能极佳，金属底部外露

•输出功率平坦至10 GHz

•可水洗

典型应用

•蜂窝

•个人电脑

•通信接收器和发射器

•卫星通信，军事

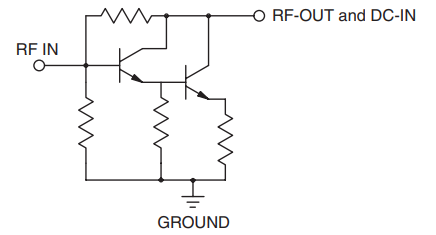

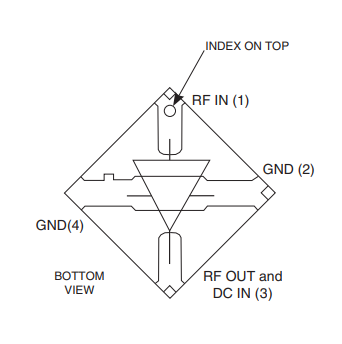

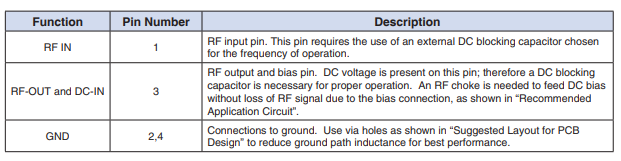

简化原理图和引脚描述

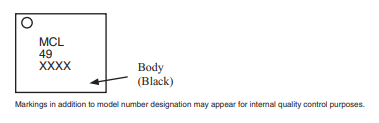

产品标记

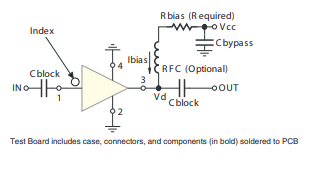

推荐应用电路

点击购买：LEE-49+
