【MINI】SXBP-300+带通滤波器的中文资料
2024/9/14 14:02:28
浏览次数:
26
SXBP-300+是一款采用SMT技术制造的窄带带通滤波器。带通滤波器覆盖290-310MHz，在通带内提供良好的匹配和高抑制。该滤波器使用微型高Q电容器和焊线电感器，具有高可靠性。此外，它在不同生产批次中具有可重复的性能，在不同温度下具有一致的性能。
特征
•良好的驻波比，典型值为1.3:1
•高抑制，典型值为65 dB
•屏蔽外壳
应用
•测试和测量
•固定和移动通信
•发射器/接收器
功能示意图
典型频率响应

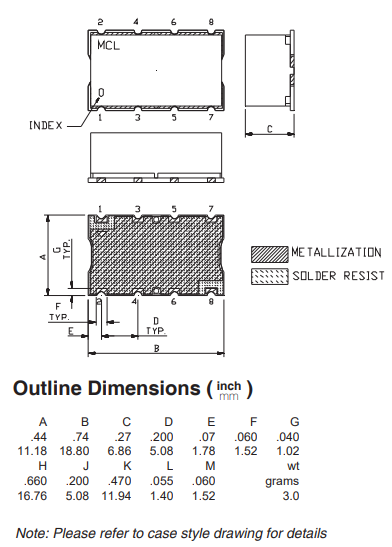

外形尺寸图
在线留言询价
