【MINI】CBP2-3050BN+陶瓷谐振器带通滤波器中文资料

2024/9/18 11:31:22
浏览次数: 5

Mini-Circuits的同轴陶瓷谐振器滤波器使用具有高介电常数和优异Q因子的陶瓷材料，在非常小的外形尺寸下提供低插入损耗。使用该技术可以构建带通和带阻滤波器、双工器和多路复用器设计。低插入损耗与出色的功率处理相结合，使这些滤波器非常适合发射机和接收机信号链。滤波器设计和结构可以实现阻带宽度大于中心频率的3倍，高达20 GHz。

【MINI】CBP2-3050BN+陶瓷谐振器带通滤波器中文资料

我们所有的同轴陶瓷谐振器滤波器都采用坚固的结构，能够承受多次苛刻的回流循环。通过精确的调谐和过程控制，实现了跨单元的出色可重复性。

【MINI】CBP2-3050BN+陶瓷谐振器带通滤波器中文资料

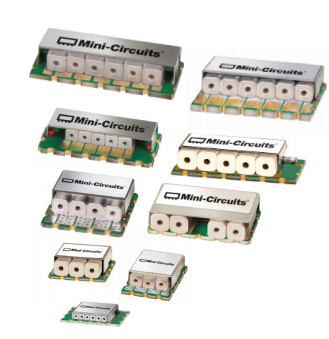

CBP2-3050BN+实物图

特征

薄型屏蔽包装

高抑制，典型值50dB。

低通带插入损耗，典型值2.4dB。

应用

国防/军事

航空无线电导航服务

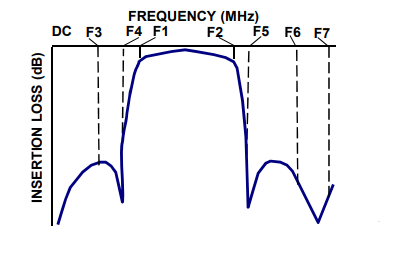

典型频率响应

【MINI】CBP2-3050BN+陶瓷谐振器带通滤波器中文资料

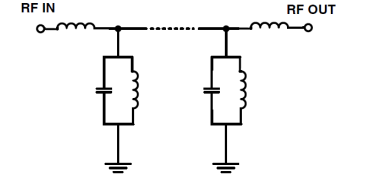

功能示意图

【MINI】CBP2-3050BN+陶瓷谐振器带通滤波器中文资料

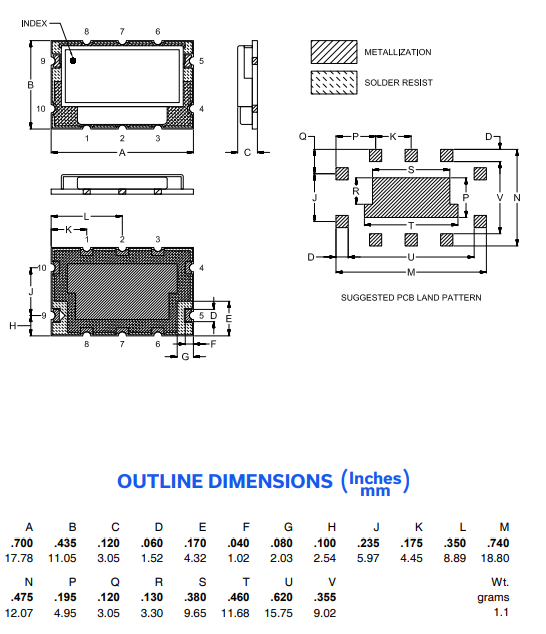

外观尺寸图

【MINI】CBP2-3050BN+陶瓷谐振器带通滤波器中文资料
