【亚德诺】HMC558ALC3BTR通用型双平衡混频器的中文资料

2024/9/18 13:40:07
浏览次数: 11

HMC558ALC3B是一款通用型双平衡混频器，采用无引脚RoHS兼容型SMT封装，可用作5.5至14 GHz范围内的上变频器或下变频器。这款混频器采用GaAs MESFET工艺制造，无需外部元件或匹配电路。HMC558ALC3B通过优化的巴伦结构提供出色的LO至RF及LO至IF隔离性能，采用低至+9 dBm的LO驱动电平工作。符合RoHS标准的HMC558ALC3B无需线焊，与高容量表贴制造技术兼容。

【亚德诺】HMC558ALC3BTR通用型双平衡混频器的中文资料

特性

• 无源双平衡拓扑结构

• 高本振(LO)射频(RF)隔离： 45 dBm

• 低转换损耗： 7 dB

• 宽中频(IF)带宽： DC至6 GHz

• 12引脚陶瓷3 mm × 3 mm SMT封装(HMC558A)： 9 mm2

应用

点对点微波无线电

点对多点无线电

军事最终用途

仪器、自动测试设备（ATE）和传感器

功能框图

【亚德诺】HMC558ALC3BTR通用型双平衡混频器的中文资料

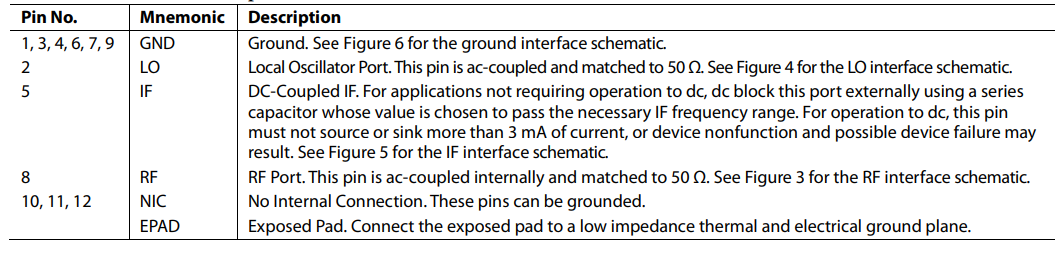

引脚配置和功能描述

【亚德诺】HMC558ALC3BTR通用型双平衡混频器的中文资料

【亚德诺】HMC558ALC3BTR通用型双平衡混频器的中文资料

接口示意图

【亚德诺】HMC558ALC3BTR通用型双平衡混频器的中文资料

【亚德诺】HMC558ALC3BTR通用型双平衡混频器的中文资料

点击购买：HMC558ALC3B
