【MINI】RPD-2+相位检测器中文资料

2024/9/18 14:04:57

浏览次数: 8

RPD-2+是一款MINI的相位检测器，其工作频率最小5MHz，最大150MHz，最大输入功率16.99dBm，符合ROHS标准，HERMETIC密封，外壳A01，8针。

特性

•宽带，5至150 MHz

•密封外壳

•低直流偏移，典型值为0.3 mV。

•高直流输出，典型值为1000 mV。

应用

•监控电路

•调平电路

•锁相环

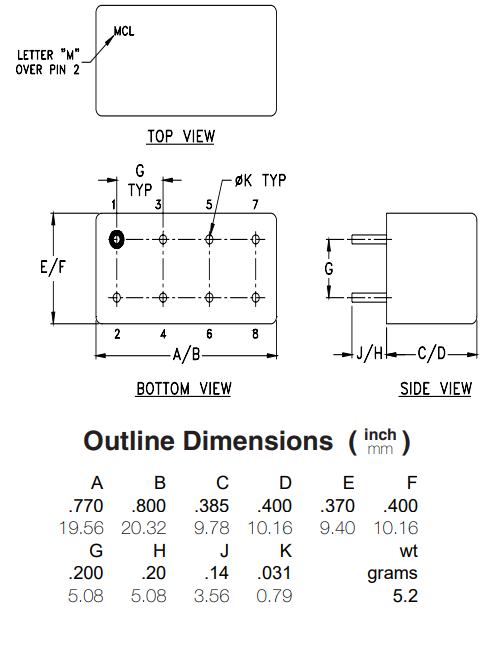

外形尺寸图

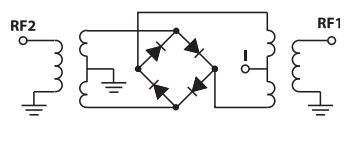

电气原理图

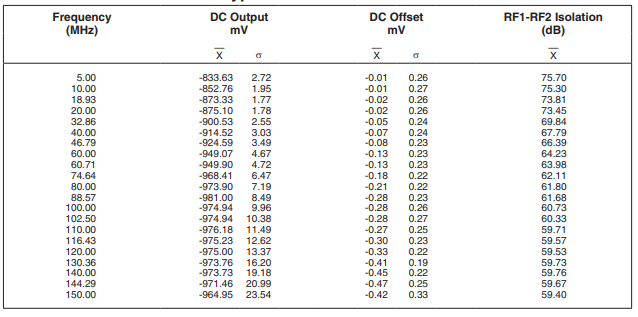

典型性能数据

点击购买：RPD-2+
