【Qorvo】AG203-63G通用缓冲放大器的中文资料

2024/9/19 16:10:14
浏览次数: 10

Qorvo的AG203-63G是一款通用缓冲放大器，采用低成本表面贴装封装，提供高动态范围。在900 MHz时，AG203-63G通常提供20 dB增益、+21 dBm OIP3和+8 dBm P1dB。该器件将可靠的性能与一致的质量相结合，在+85°C的安装温度下保持MTTF值超过1000年，并采用无铅/绿色/RoHS兼容的SOT-363行业标准SMT封装。

【Qorvo】AG203-63G通用缓冲放大器的中文资料

AG203-63G由使用高可靠性InGaP/GaAs HBT工艺技术的达林顿对放大器组成，只需要隔直电容器、偏置电阻器和电感RF扼流圈即可运行。

宽带MMIC放大器可以直接应用于各种当前和下一代无线技术。此外，AG203-63G将适用于直流至6 GHz频率范围内的其他各种应用，如有线电视。

特性

•直流至6000 MHz

•900 MHz时增益为20 dB

•900 MHz时为+8 dBm P1dB

•900 MHz时，OIP3为+21 dBm

•单电压电源

•内部匹配50欧姆

•坚固的1000V ESD，1C级

•无铅/绿色/RoHS合规

•SOT-363封装

应用

•有线电视/数字广播

•国防/国土安全

•固定无线

•工业、科学和医疗（ISM）

•移动基础设施

功能框图

【Qorvo】AG203-63G通用缓冲放大器的中文资料

引脚配置

【Qorvo】AG203-63G通用缓冲放大器的中文资料

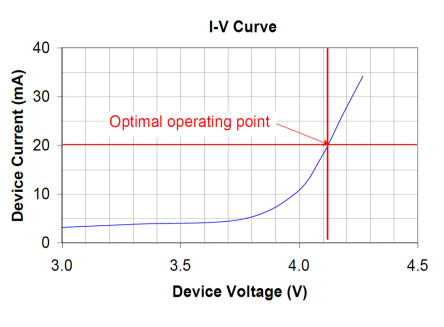

典型性能的最佳操作偏差点

【Qorvo】AG203-63G通用缓冲放大器的中文资料

点击购买：AG203-63G
