【Qorvo】SGL0622Z低噪声放大器中文资料

2024/9/19 16:16:17

浏览次数: 6

Qorvo的SGL0622Z是一款高性能5MHz至4000 MHz低功耗高增益、完全内部匹配的SiGe LNA，专为2.7V至3.6V工作而设计。

其应用电路是SGL LNA系列中最简单的。只需要四到五个外部组件就可以在1.575GHz下实现28.5dB的增益和1.5dB的噪声系数，从而降低材料成本。SGL0622Z是便携式应用的理想GPS LNA，因为其占用空间很小，应用电路最小，工作电压范围低。

特性

•1.575GHz时的高增益=28.5dB

•1.575GHz时低NF=1.5dB

•低功耗：3.3V时为10.5mA

•内部匹配50欧姆

•电源电压范围：2.7V至3.6V

•强大的ESD额定值=1C级（1000V HBM）

应用

高增益GPS接收机

ISM和WiMAX局域网络

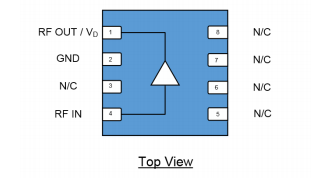

功能框图

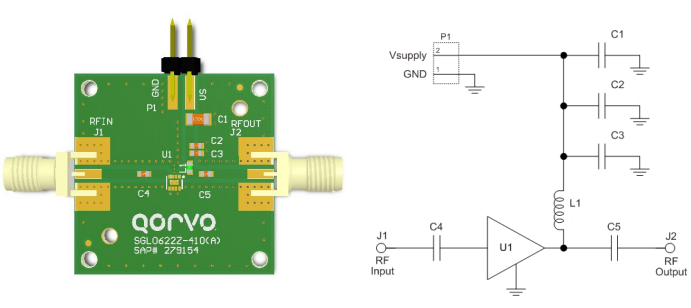

评估板和示意图

点击购买：SGL0622Z
