【Qorvo】TQP3M9037超低噪声增益块放大器中文资料

2024/9/19 16:25:54
浏览次数: 4

Qorvo的TQP3M9037是一款高线性、超低噪声增益块放大器，采用2x2mm的小型表面贴装封装。在1.9 GHz时，放大器通常提供20 dB增益、+35 dBm OIP3和0.4 dB噪声系数，同时从5V电源汲取65 mA电流。该放大器不需要负电源来工作，并且可以从3.3至5伏的单个正电源偏置。该设备采用符合绿色/RoHS标准的2x2 mm封装。TQP3M9037采用高性能E-pHEMT工艺进行内部匹配，并集成了关闭偏置功能，可用于TDD应用。TQP3M9037覆盖0.7-4GHz频段，针对无线基础设施。它与低频段0.4-2.0 GHz TQP3M9036引脚兼容。

【Qorvo】TQP3M9037超低噪声增益块放大器中文资料

特性

•0.7-6 GHz工作带宽

•超低噪声系数，1.9 GHz时为0.4 dB NF

•高增益，1.9 GHz时增益为20 dB

•高线性度，+35 dBm输出IP3

•高输入功率坚固性，22 dBm CW

•无条件稳定

•集成片上匹配，50欧姆输入/输出

•集成主动偏置

•集成停机控制引脚

•+3V至+5V电源；不需要-Vgg

•引脚与低频段TQP3M9036兼容

•2 x 2 mm小包装

应用

中继器

移动基础设施

LTE/WCDMA/CDMA/GSM

通用无线

TDD或FDD系统

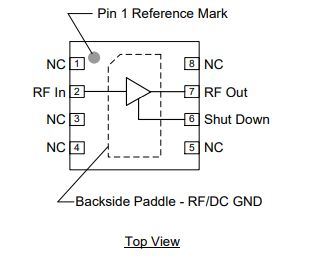

功能框图

【Qorvo】TQP3M9037超低噪声增益块放大器中文资料

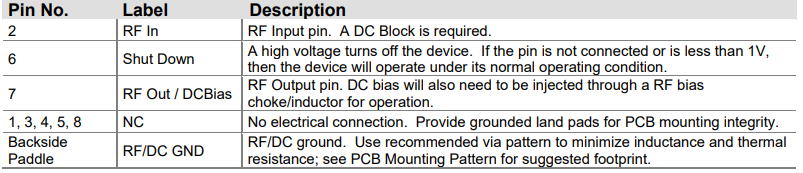

引脚配置和说明

【Qorvo】TQP3M9037超低噪声增益块放大器中文资料

【Qorvo】TQP3M9037超低噪声增益块放大器中文资料

点击购买：TQP3M9037
